PhotoRobot Robotický gramofon a robotická ruka V8

‍

Následující dokumentace slouží jako uživatelská příručka pro PhotoRobot Robotic Turntable s rozšířením Robotic Arm V8. Tento manuál je určen výhradně pro zákazníky PhotoRobot, kteří si nedávno zakoupili zařízení. Cílem je pomoci usnadnit počáteční pochopení, základní testování a první provoz robotické pracovní stanice. Najděte podrobný popis robotického otočného stolu s rozšířením robotického ramene, včetně přehledu pracovního stanoviště a návodů pro první použití a nastavení PhotoRobot.

Důležitý: Počáteční instalaci zařízení PhotoRobot musí vždy provést oprávněný orgán PhotoRobot. Orgány s oprávněním k instalaci PhotoRobot jsou schváleným distributorem nebo zástupcem samotného výrobce.

Poznámka: Před prvním použitím se vždy podívejte na informace a pokyny k bezpečnosti PhotoRobot a také na manuál, který je přímo k vašemu zařízení dodáv.

‍

‍

Robotický gramofon s rozšířením robotického ramene V8

Gratuluji a děkujeme k zakoupení vašeho zařízení PhotoRobot! PhotoRobot představuje desetiletí přímých zkušeností a inovací v automatizované fotografii. Přináší technologie přizpůsobitelné jedinečným potřebám a zároveň rozšiřuje ekosystém hotových řešení podporujících zákazníky PhotoRobot. Stylový a geniální, PhotoRobot slibuje jednodušší, rychlejší a konzistentní výrobu pokaždé, když studio zapnete. Vítejte ve PhotoRobot.

‍

‍

1. Popis pracovní stanice - Robotický gramofon a rameno V8

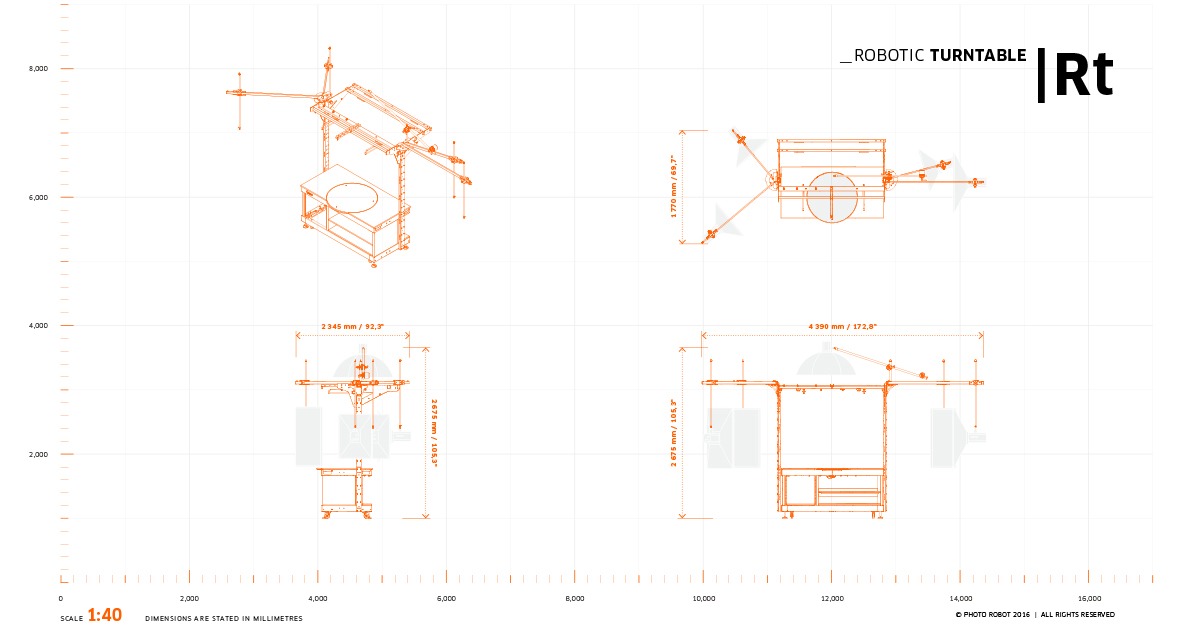

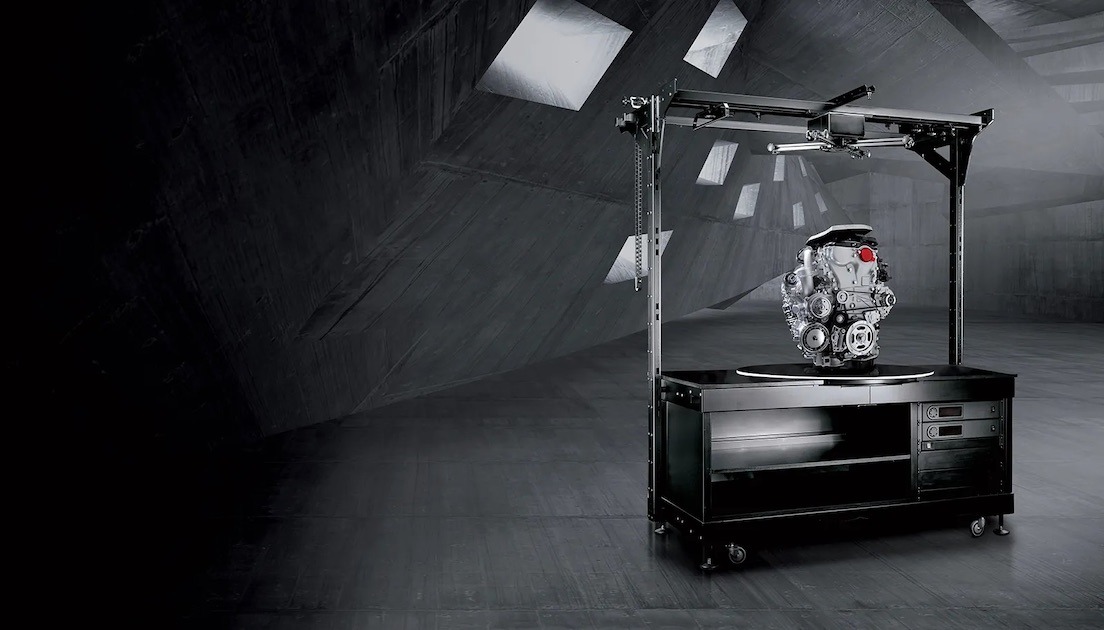

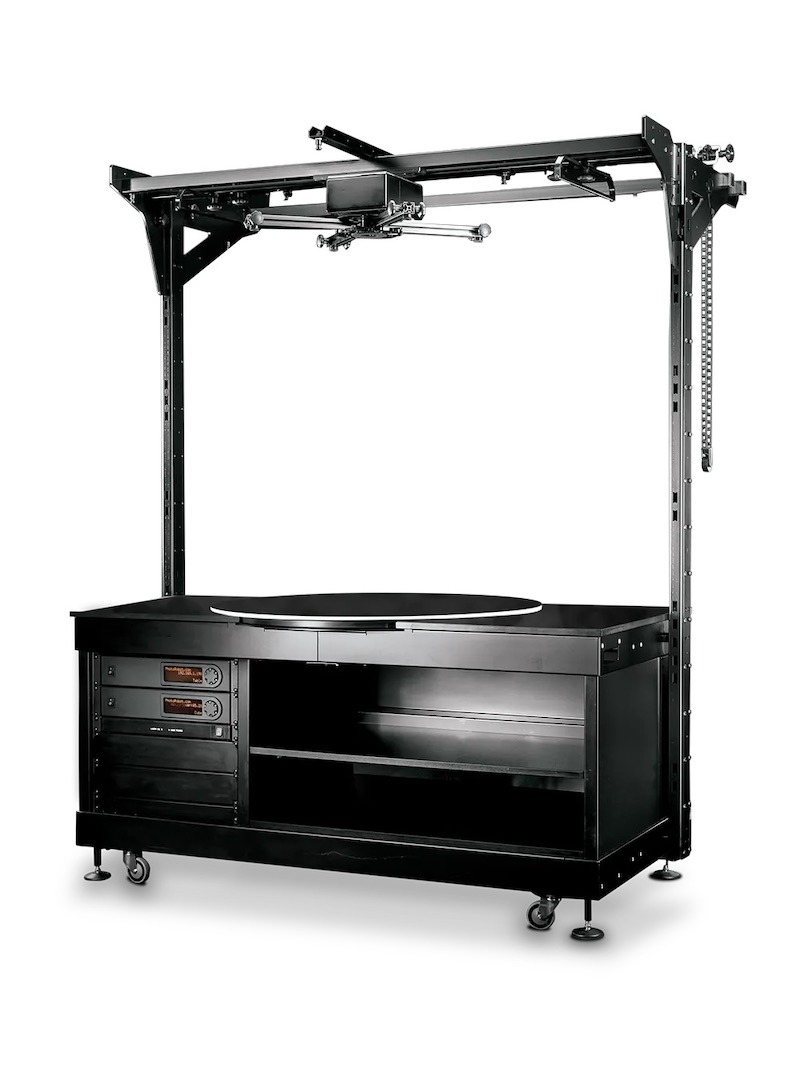

Robotický gramofon PhotoRobot s rozšířením Robotic Arm V8 funguje jako univerzální motorový gramofon pro 360° produktovou fotografii těžkých předmětů. Otočný stůl nese malé, ale těžké předměty vážící až 200 kilogramů, jako jsou nástroje, motory, automobilové díly, frézky a další těžké předměty. Ve spojení s motorem Robotic Arm V8 slouží pracovní stanice ke zjednodušení a zrychlení 3D fotografie v 360° rotaci a víceřadé 3D fotografii. Robotické rameno synchronizuje zachycení obrazu i pohyb namontované kamery s rotací předmětu na gramofonu. To umožňuje rychlé zachycení více řádků 360 stupňů kolem položek, včetně pohledů dole a nahoře pro efektivní 3D zachycení obrazu.

‍

‍

Klíčové vlastnosti robotického otočného stolu a robotického ramene v kombinaci zahrnují:

• Robustní otočný stol s odolností proti opotřebení a vysokou nosností 200 kilogramů.
• Gramofon s přesahem přes okraj stolu pro fotografie pod nulovým úhlem.
• Laserem naváděné polohování objektů vždy pro nalezení absolutního středu rotace.
• Integrované montáže pro osvětlení a kabeláž uvnitř rámu gramofonu.
• Dálkové zachycení kamery synchronizované s automatickou rotací gramofonu.
• Plynulý pohyb kamery po přesné trajektorii bez oscilace ramene kamery.
• Dokovací stanice pro snadný transport a nastavení robotického ramene.

‍

1.1. Integrace studia – robotický gramofon a rameno V8

Ve studiu Robotic Turntable podporuje fotografování malých, ale těžkých předmětů, zatímco Robotic Arm V8 má široký dosah montáže. To umožňuje všestrannost při výběru hlav stativů a kamer při používání pracovní stanice. Robotické rameno má zároveň robustní konstrukci, přesný pohyb a dvě velikosti ramen kamery pro zachycení objektů různých velikostí. Je možné řídit robotické rameno kamery na dálku a synchronně s gramofonem a studiovými světly tak, aby bylo možné zcela automatizovat zachycení obrazu a vytvářet vysoce realistické 3D fotografie.

‍

‍

1.2. Řídicí jednotka - Robotický otočný stůl a rameno V8

Jednou z hlavních součástí robotického otočného stolu s rozšířením robotického ramene V8 je řídicí jednotka. Řídicí jednotka je nedílnou součástí systému, protože zapíná a ovládá veškerý pohyb jak robotického gramofonu, tak Arm V8.

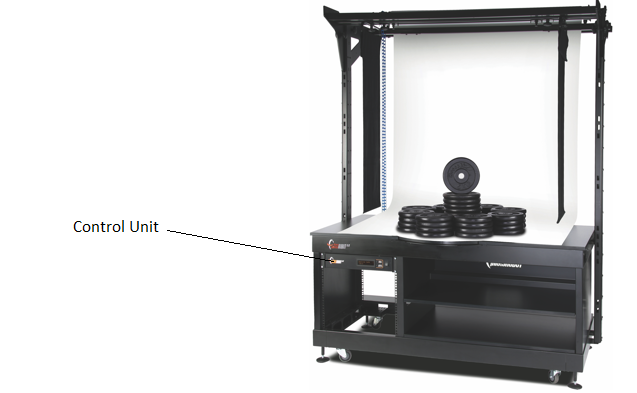

Řídicí jednotka není fyzickou součástí robotického ramene. Místo toho je řídicí jednotka fyzicky instalována v robotickém gramofonu, pokud jsou obě zařízení dodávána současně. Řídicí jednotka je umístěna ve vyhrazeném HD racku v levém horním rohu těla stroje Robotic Turntable. Mezitím se robotické rameno V8 připojuje k robotickému rameni při používání.

‍

‍

1.3. Přehled rozšíření robotické paže V8

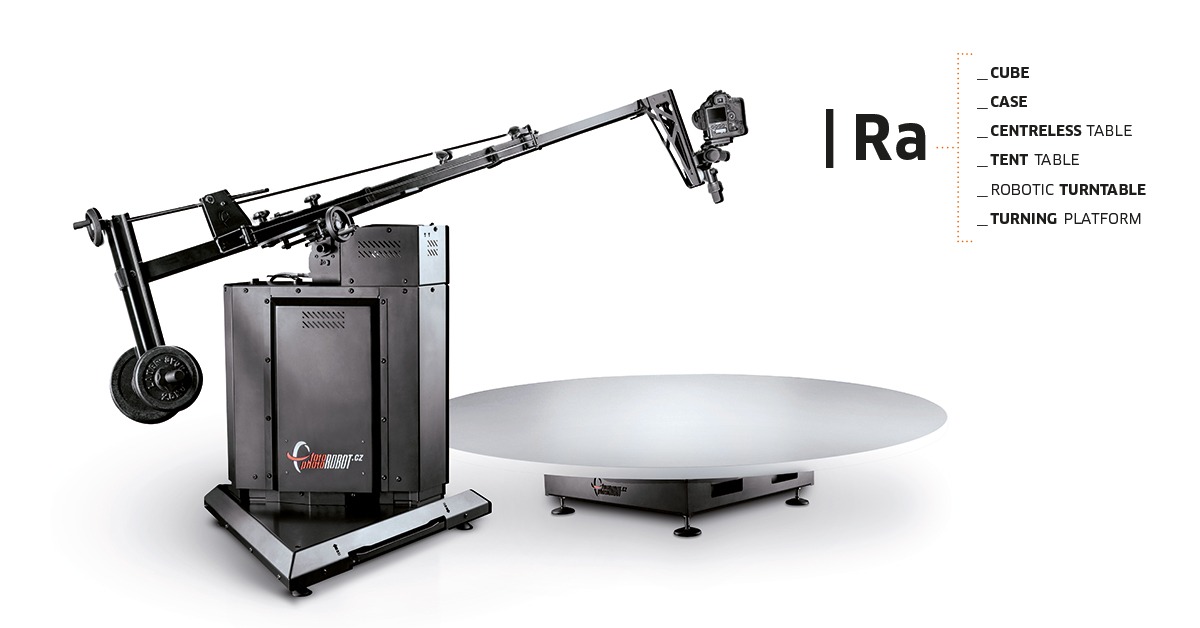

PhotoRobot Robotic Arm V8 je kompatibilní s většinou rotačních gramofonů a zařízení PhotoRobot pro automatizovanou 360° fotografii. Funguje v kombinaci s roboty PhotoRobot, jako jsou Centerless Table, Cube, Turning Platform, gramofony třídy C a další.

‍

‍

Mezi klíčové součásti robotického ramene V8 patří:

• Řídicí jednotka (samostatné zařízení pro ovládání ramene a kompatibilního gramofonu)
• Montážní rameno fotoaparátu (jedno krátké, jedno dlouhé nebo obojí)
• Vysouvací kola na základně stroje pro mobilitu.
• Dokovací stanice pro rychlé nastavení s kompatibilními gramofony a zařízeními.

Navíc rameno kamery neosciluje, takže se kamera vždy pohybuje po přesné trajektorii. K dispozici je také široká možnost uchytení pro flexibilitu výběru hlav a kamer pro stativy a funkce pro snadný přenos a nastavení.

Poznámka: Pro technické pokyny k montáži, ovládání a prvnímu použití zařízení se podívejte do uživatelské příručky Robotic Arm V8 .

‍

‍

2. Před prvním použitím PhotoRobot

Pokud PhotoRobot používáte poprvé, je nutné nejprve pochopit řešení PhotoRobot z technického hlediska. PhotoRobot je modulární jednotka, která se skládá z hardwarových a softwarových komponent. To vyžaduje, aby počítač ovládal PhotoRobot stejně jako samotný PhotoRobot, který je připojen přes stejnou síť jako počítač, který jej ovládá. Poté musí mít síť připojení k internetu, aby mohla přistupovat ke službám PhotoRobot, které běží přes cloud .

Poznámka: Před prvním použitím robotické pracovní stanice se podívejte na PhotoRobot: První použití a základní testování, abyste zajistili shodu s technickými požadavky na připojení k síti.

Obecně existují následující základní provozní požadavky.

• Řídicí jednotka se musí připojit k místní síti.
• Počítač je nezbytný pro běh servisního GUI nebo softwaru operátora s názvem _Controls.
• Počítač se musí připojit přes stejnou síť jako řídicí jednotka.
• V síti musí být funkční připojení k internetu.

‍

‍

Po připojení PhotoRobot k síti zkontrolujte parametry rozvodné soustavy (např. napětí a frekvenci). K tomu použijte konektor RJ45 na zadní straně řídicí jednotky.

Důležitý: Pokud nastavení řídicí jednotky není v souladu s předpisy, nastavte ji nejdřív. K tomu umístěte manuální volič napětí na zadní straně řídicí jednotky a připojte řídicí jednotku k síti přes ethernetový kabel pomocí konektoru RJ45.

‍

‍

Dále zajistit, aby byly splněny následující požadavky na konfiguraci sítě pro provoz robotického gramofonu s Arm V8.

• DHCP server v síti je povinný.
• Komunikace přes TCP porty 7777, 7778 musí být povolena.
• Vysílání UDP na portu 6666 musí být povoleno.
• Připojení k internetu je povinné.
• *. photorobot.com přístup musí být povolen.
• as-unirobot.azurewebsites.net přístup musí být povolen.
• Doporučuje se kabelové připojení PhotoRobot k síti LAN.
• Potvrďte nastavení podle potřeby podle požadavků na PhotoRobot Networking.
• Zapojte zástrčku do zásuvky.

Nakonec stiskněte hlavní vypínač na řídicí jednotce. Když se stav změní, světlo se změní z blikajícího na stálé, což signalizuje, že řídicí jednotka je připravena k provozu.

‍

2.1. Najděte IP adresu PhotoRobot v LAN

Po správné konfiguraci sítě je nutné vyhledat a identifikovat IP adresu PhotoRobot v LAN. K tomu je aplikace PhotoRobot Locator integrována přímo do CAPP pro snadnější vyhledávání a identifikaci řídicích jednotek v síti. Ujistěte se, že používáte nejaktuálnější verzi CAPP pro přístup k této možnosti.

Pak, abyste identifikovali robota přímo v síti v CAPP, otevřete lokální verzi CAPP, přejděte do Nastavení a klikněte na Roboty / Řídicí jednotky.

‍

‍

Menu Roboti / Řídicí jednotky zobrazuje sloupce s názvem, sítí, jednotkou, verzí, objeveným a identifikačním pro každého robota. Pokud je tečka vlevo od jména robota zelená, je online. Kliknutím na pole robota se pak otevře webové rozhraní robota. To také způsobí, že LED světlo na řídicí jednotce robota začne blikat zeleně pro snadnější identifikaci.

Pokud zákazník vyžaduje externí stažení aplikace, je PhotoRobot Locator také dostupný ke stažení na iOS v rámci PhotoRobot Account Downloads.

‍

‍

Poznámka: Android verze PhotoRobot Locator byla ukončena.

Alternativně existuje příkazový nástroj FRFind pro MacOS nebo Windows pro vyhledávání v síti a identifikaci PhotoRobot Control Units. Odkazy ke stažení FRfind najdete také na stránce PhotoRobot Account Downloads.

Poté, co najdete zařízení PhotoRobot, zkopírujte IP adresu a vložte ji do libovolného webového prohlížeče ve formátu URL. Pokud bude úspěšné, spustí se Service GUI, které zobrazí základní uživatelské rozhraní pro testování PhotoRobot.

‍

2.2. Základní testování robotického gramofonu a ramene V8

S otevřeným servisním rozhraním použijte jednoduché uživatelské rozhraní k prvnímu zapnutí motorů strojů. Dále použijte šipky vlevo nebo vpravo vedle tlačítka pauzy, abyste otočili platformu do libovolného úhlu, a poté otestujte pohyb robotické paže. Pokud se zařízení přesunou do požadovaného úhlu, pracovní stanice je připravena k běžnému provozu.

‍

‍

• Zapněte motory (šipka 1), zkuste otočit (šipka 2).
• Pokud robot dodrží pohybové pokyny, je vaše zařízení PhotoRobot připraveno k běžnému provozu.

‍

‍

3. PhotoRobot _Controls Přehled softwaru

Dálkové ovládání robotického gramofonu s rozšiřující pracovní stanicí Robotic Arm V8, včetně všech robotů, kamer a světel, probíhá přes softwarovou PhotoRobot _Controls. Software řídí pracovní postupy a poskytuje veškerou potřebnou funkcionalitu pro efektivní automatizaci při následném zpracování.

‍

‍

Důležité: PhotoRobot _Controls není součástí doručení automatu; je zakoupen samostatně a dostupný přes váš PhotoRobot účet.

Pro podrobné instrukce a podporu instalace a používání softwaru PhotoRobot Controls se podívejte do uživatelské příručky PhotoRobot Getting Started.

‍

‍

4. Informační štítky

4.1. Přehled symbolů

‍

4.2. Štítky strojů a komponent

Pro informační štítky pro konkrétní stroje a komponenty viz sekce Informační štítky (3.1.) v PhotoRobot Safety Information and Instructions.
