Vážení a měření objektů pomocí CubiScan

Následující uživatelská příručka popisuje použití CubiScan Dimensioning Systems v produkčních pracovních postupech PhotoRobot. Ve standardním pracovním postupu PhotoRobot je CubiScan volitelné zařízení, ale jeho použití umožňuje vyšší úroveň automatizace a produktivity. Konkrétně je toto zařízení velmi oblíbené pro zavádění automatizace do přepravních a přijímacích linek.

‍

‍

CubiScan slouží k vážení a měření položek (v metrických nebo imperiálních jednotkách), automatickému zaznamenávání a vytváření metadat a automatizaci fotografických sekvencí. Stroj zaznamenává veškeré informace o měření, objemu a hmotnosti jako metadata produktu, což paralelně automaticky upravuje nastavení PhotoRobot.

To umožňuje automatické nastavení robotického ramene do středu výšky objektu před zahájením robotizovaného snímání. Snímání se pak provádí s ohledem na výšku objektu na TURNTABLE a na pozici produktu. Navíc jsou všechny informace okamžitě k dispozici v databázi pro automatické publikování detailů produktu spolu s obrázky.

Tímto způsobem týmy získávají cenná data pro každou položku a zároveň plně automatizují snímání podle konkrétních rozměrů a měření.

Poznámka: Tato uživatelská příručka poskytuje přehled o CubiScan 325, což je zařízení, které PhotoRobot doporučuje se svými systémy.

‍

‍

Použití CubiScan pro automatické nastavení PhotoRobot

Pro automatické nastavení PhotoRobot je výhodné mít informace o velikosti fotografovaného objektu. Přinejmenším by informace měly zahrnovat měření výšky objektu od TURNTABLE, s ohledem na polohu objektu. S těmito informacemi je možné automatické zvednutí do vertikálního středu produktu před zahájením sekvence a s použitím rozměrů položky. To je klíčové pro zajištění, že systém je nastaven na automatický a správný provoz, zejména během snímání víceřádkových SPINů.

‍

‍

K tomu se společnost může rozhodnout importovat informace přímo z interního systému. Pokud však informace nejsou dostupné nebo spolehlivé, je možné poloautomatické nebo automatické měření a zaznamenávání informací o položkách pomocí CubiScan.

CubiScan slouží k vážení a měření položek a automatickému zaznamenávání jejich detailů do databáze produktů. To je také užitečné pro pozdější použití napříč různými kanály, od eCommerce po logistiku a další. Měření (velikost a hmotnost) se mohou stát součástí exportních dat po dokončení každé fotografické zakázky.

‍

‍

CubiScan 325 - PhotoRobot doporučený CubiScan

Zatímco PhotoRobot plně podporuje všechny produkty CubiScan na úrovni datového propojení, doporučujeme používat zařízení CubiScan 325. Systém pro měření rozměrů CubiScan 325 nabízí lepší parametry a větší snadnost použití než starší CubiScan 125.

‍

‍

Oba systémy mají stejnou cenu. Jediným rozdílem je absence ultrazvukových senzorů v novějším CubiScan 325. Tyto senzory však nejsou pro daný účel užitečné.

CubiScan 325 je schopen měřit produkty do maximální velikosti 90 x 60 x 60 cm a vážit až 25 kg s chybou měření 2 g.

‍

‍

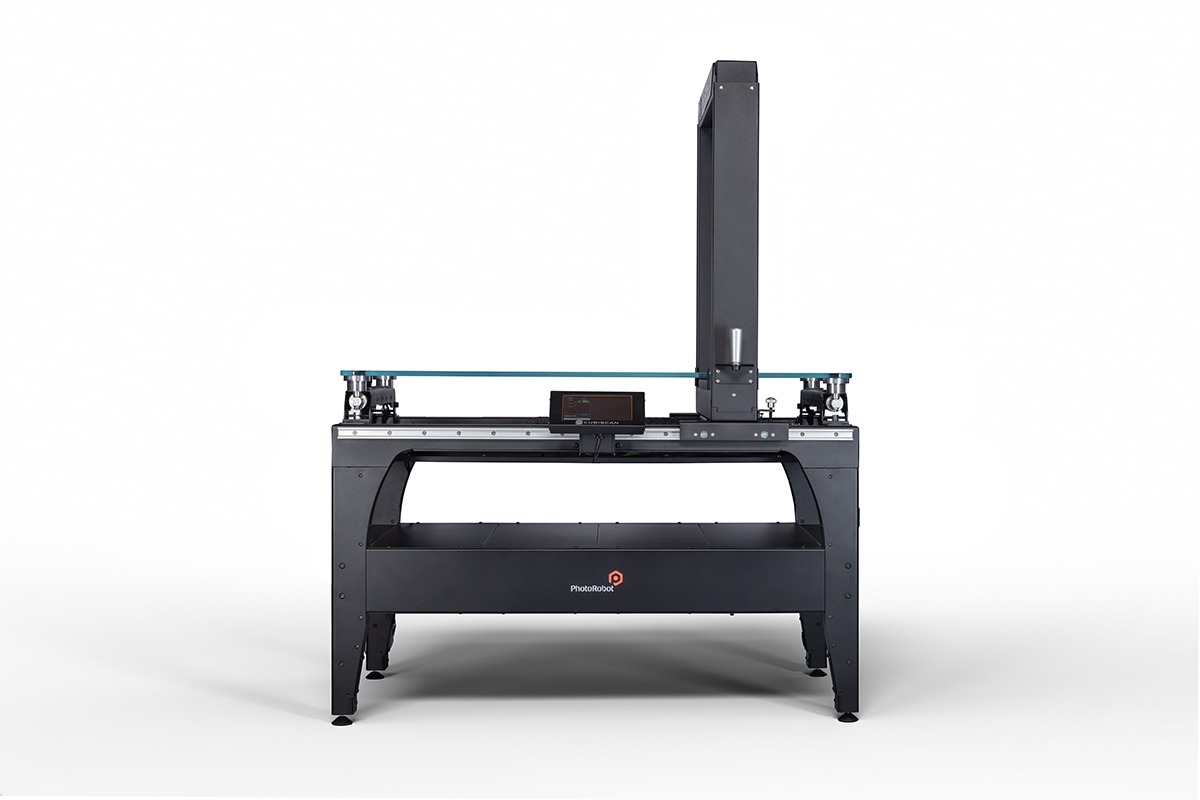

Volitelný podpůrný stůl pro CubiScan 325

Zatímco CubiScan může stát na stole nebo na podlaze, PhotoRobot také vyrábí podpůrný stůl pro CubiScan 325 jako volitelné příslušenství. Podpůrný stůl poskytuje ergonomickou pracovní výšku pro zařízení CubiScan 325, s úložnými policemi pro krabice / produkty čekající na měření nebo po něm.

‍

‍

‍

Podpora čtečky čárových kódů v aplikaci PhotoRobot Controls

Kromě CubiScan podporuje PhotoRobot také čtečky čárových kódů pro identifikaci položek v systému před vážením a měřením. To umožňuje týmům jednoduše naskenovat kód produktu namísto jeho hledání podle názvu v systému.

‍

‍

Poznámka: Pro více informací o podpoře čteček čárových kódů, včetně doporučení vhodných čárových kódů pro použití s PhotoRobot, se podívejte na Systémové požadavky PhotoRobot.

‍

‍

Aktivace CubiScan pomocí SmartCode

Kromě možnosti skenovat položky do systému je také možné naskenovat speciální PhotoRobot SmartCode pro aktivaci zařízení CubiScan. Naskenování tohoto SmartCode připraví CubiScan k měření hmotnosti a rozměrů objektu. Uživatelé nejprve naskenují SmartCode a poté jednoduše naskenují kód produktu. CubiScan pak automaticky zaznamená všechna měření, rozměry a hmotnost do softwaru PhotoRobot.

‍

‍

‍

Spuštění CubiScan v aplikaci PhotoRobot Controls

Možnost CubiScan v aplikaci PhotoRobot Controls App najdete ve standardním systémovém menu, kde vyhledejte možnost CubiScan measure.

‍

‍
