Uživatelská příručka k gramofonu PhotoRobot C850 & C1300

Tato instalační příručka poskytuje technické pokyny pro montáž, připojení a používání modulů gramofonu PhotoRobot C850 a C1300. Tyto informace podporují počáteční nastavení a první provoz robota C850 nebo C1300 zákazníkem. Popisuje také montáž volitelného rozšíření robotického ramene V8 a montáž volitelné teleskopické tyče.

Poznámka: PhotoRobot dříve distribuoval C1300 pod názvem Case 1300. Model C1300 nyní nahrazuje původní název modelu.

Důležitý: Před jakoukoli vlastní instalací, prvním použitím, skladováním nebo servisem zařízení PhotoRobot se vždy řiďte bezpečnostními informacemi a pokyny společnosti PhotoRobot.

‍

‍

C850 & C1300 Samoinstalace & První použití

Děkujeme a gratulujeme k nákupu PhotoRobot. Technologie PhotoRobot představuje desetiletí profesionálních zkušeností, postřehů a inovací v oblasti automatizované fotografie. Vše od robustního, stylového designu až po modularitu systémů PhotoRobot je s ohledem na vaše podnikání. Pro vlastní instalaci a první použití gramofonů C850 a C1300 použijte následující informace. Tato příručka obsahuje popis produktu a poskytuje pokyny pro jednorázové instalace a testování.

‍

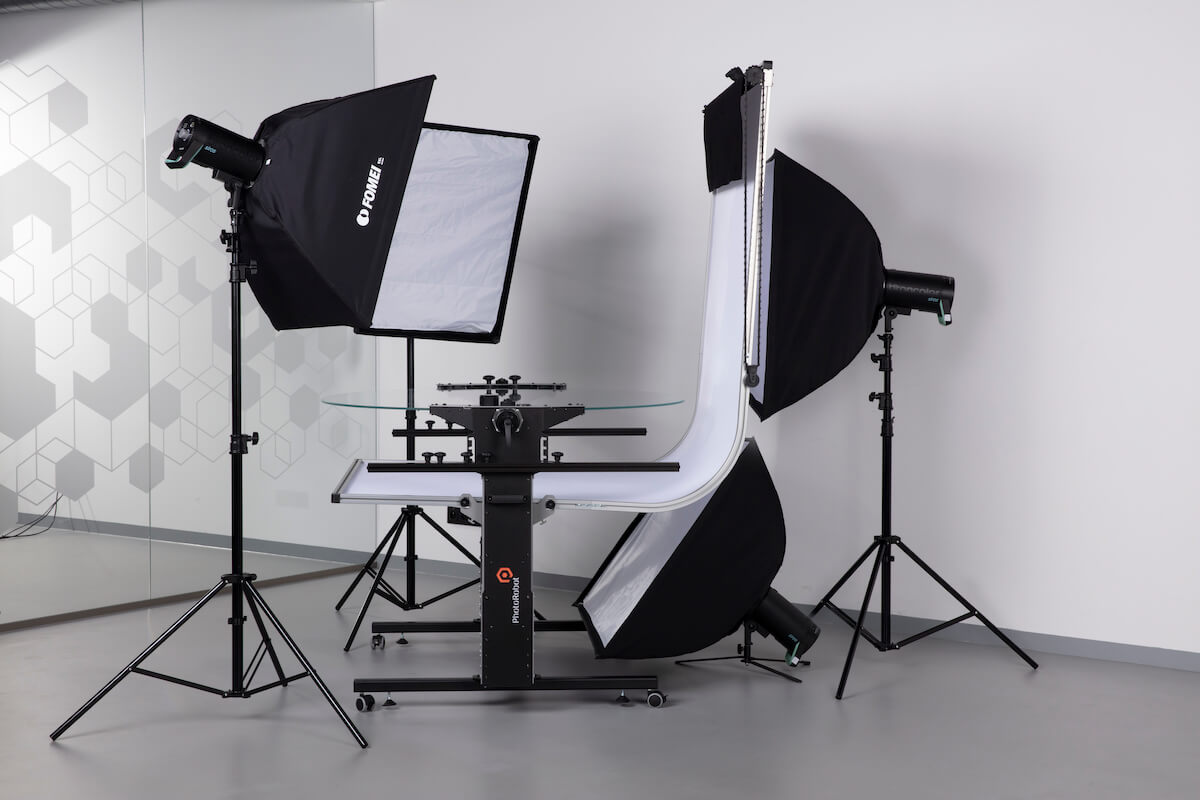

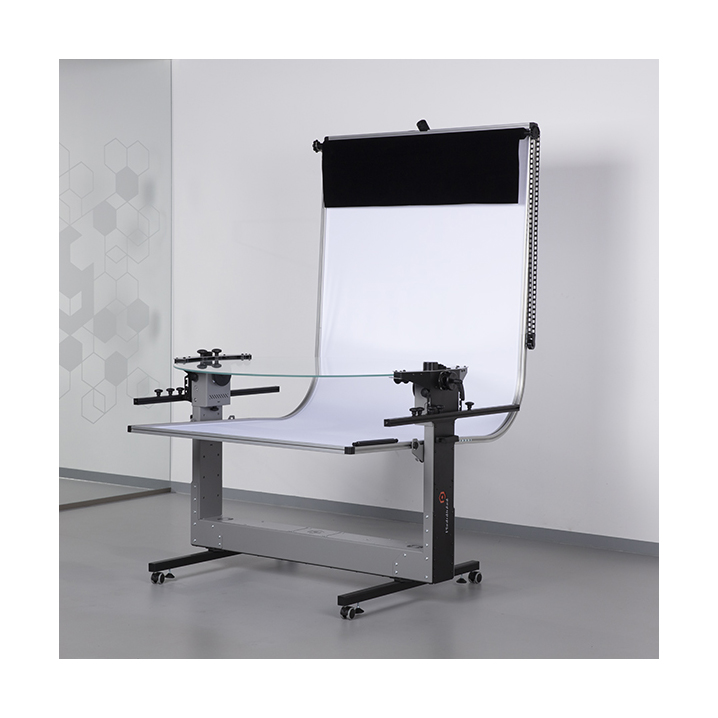

1. Popis produktu C850 & C1300

Pro srovnání, jediný rozdíl mezi systémy PhotoRobot C850 a C1300 je v tom, že C1300 pojme různé velikosti desek otočného stolu (až do 1300 mm).

Modely C850 a C1300 mají stejnou velikost karoserie se silným ocelovým rámem vážícím více než 100 kg. Ta je těžší než 70 kg hliníková konstrukce Case 850, ale umožňuje větší stabilitu a výkon ve studiu. I když je to za cenu toho, že je o něco méně přenosná, bytelnější konstrukce již nevyžaduje nosný můstek pod otočným stolem. Design je tedy otevřenější a poskytuje více úhlů pro osvětlení objektů.

‍

‍

Mezi klíčové komponenty systémů fotogramofonů třídy C patří:

• Řídicí jednotka systému (integrované vestavěné zařízení pro ovládání modulů třídy C)
• Tělo robota (silný ocelový rám s otevřenou konstrukcí pro vynikající osvětlení objektů)
• Bílé difuzní látkové pozadí (namontované na stroji pro automatické pořizování fotografií na čistě bílém pozadí)
• Vestavěná kolečka pro mobilitu ve studiu
• Možnost pohodlné přepravy stěhovacím vozem
• Volitelné rozšíření robotického ramene V8 (včetně řídicí jednotky a volitelné dokovací stanice)
• Volitelná montáž teleskopické tyče

‍

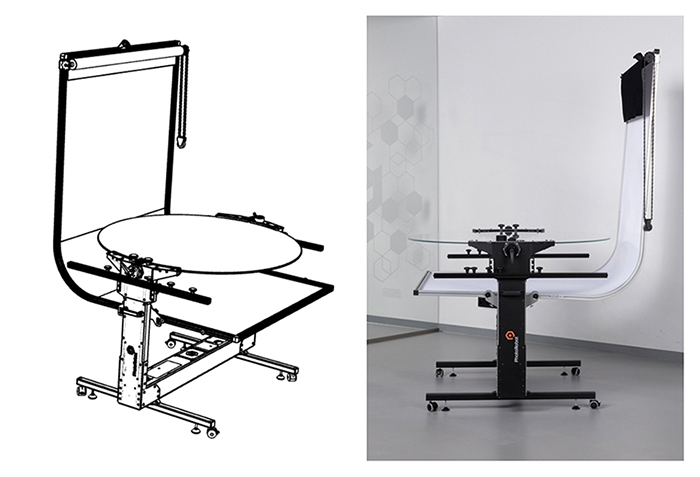

1.1. Přehled zařízení - C850, C1300

Napájení a ovládání gramofonů třídy C C850 a C1300 je zajištěno prostřednictvím vestavěné řídicí jednotky. Řídicí jednotka napájí systém a řídí robotické pohyby otočných stolů. Je to také to, co poskytuje energii a kontrolu nad volitelným rozšířením robotického ramene, pokud je používáno s modulem.

‍

‍

Poznámka: Řídicí jednotka gramofonů třídy C je zabudována do zařízení. Pokud používáte rozšíření Robotic Arm V8, Robotické rameno má vlastní Řídicí jednotku, která není vestavěná. Místo toho lze řídicí jednotku robotického ramene umístit do HD racku zařízení třídy C s připojením z ramene na řídicí jednotku ramene pomocí kabelu motoru.

‍

‍

2. "Montáž" / příprava robota

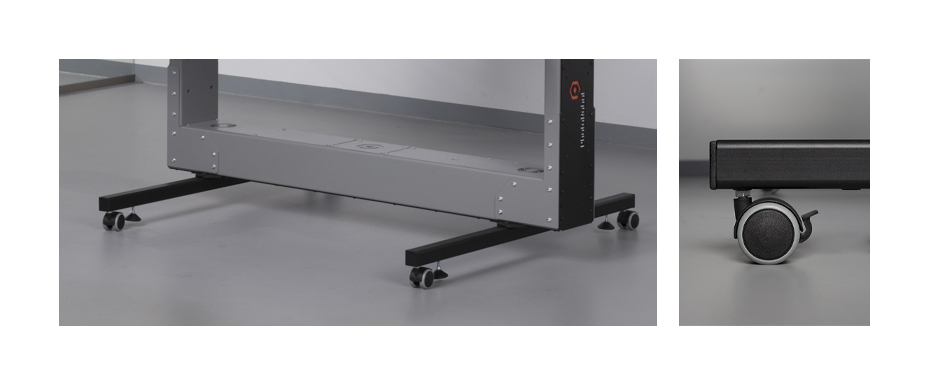

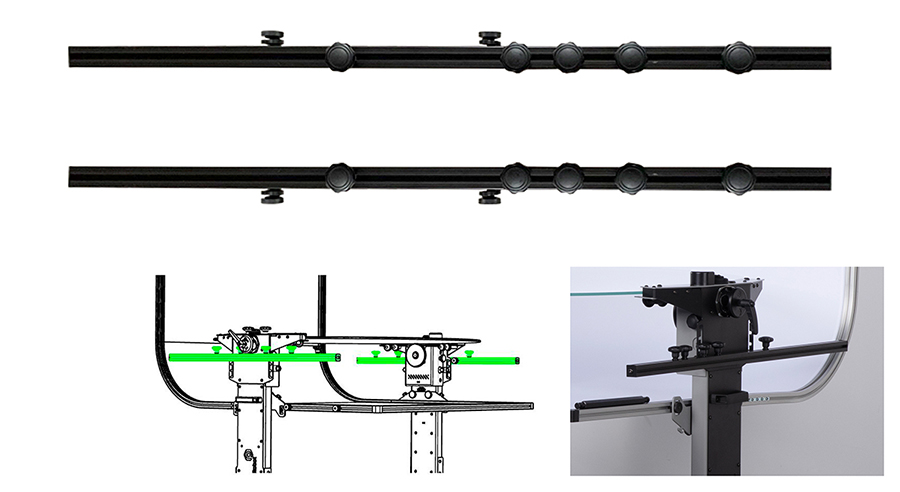

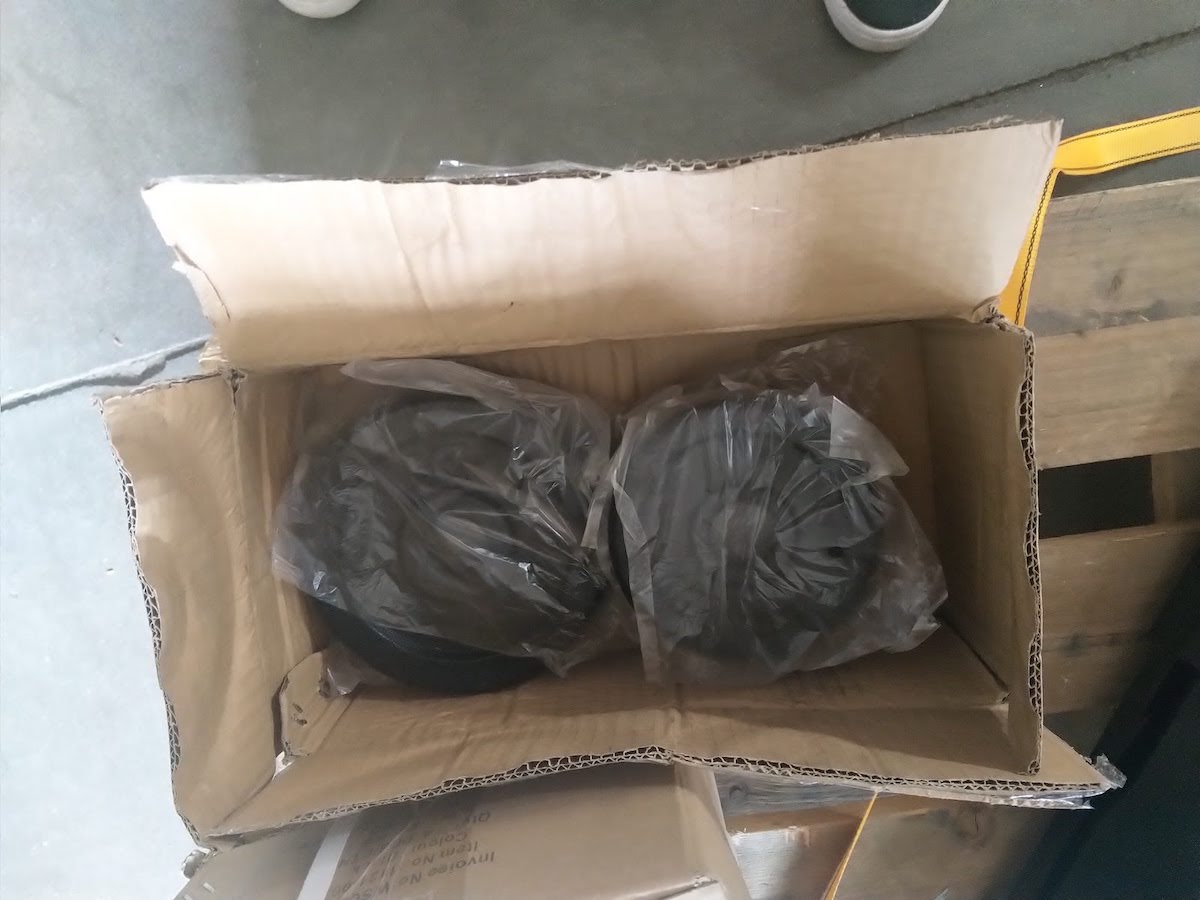

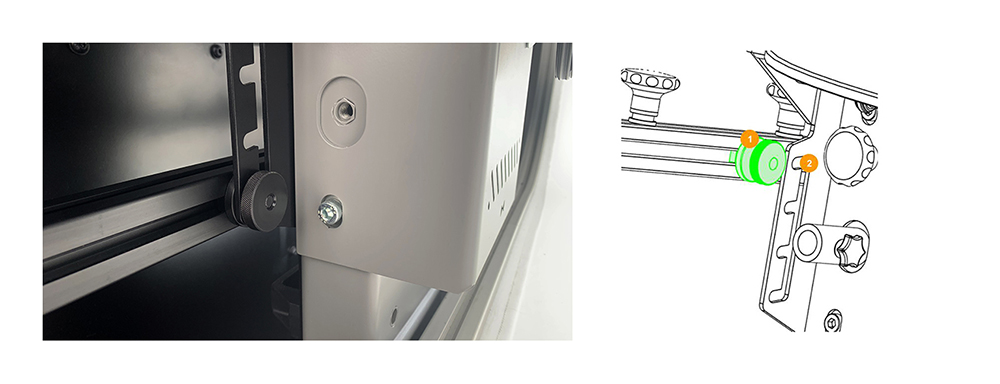

2.1.1. Chcete-li zahájit montáž robota, nejprve vyhledejte podpůrné posuvy a kola a poté je namontujte na kostru stroje.

‍

‍

2.1.2. Dále vyhledejte dva černé držáky a oba připevněte ke svislým částem kostry.

‍

‍

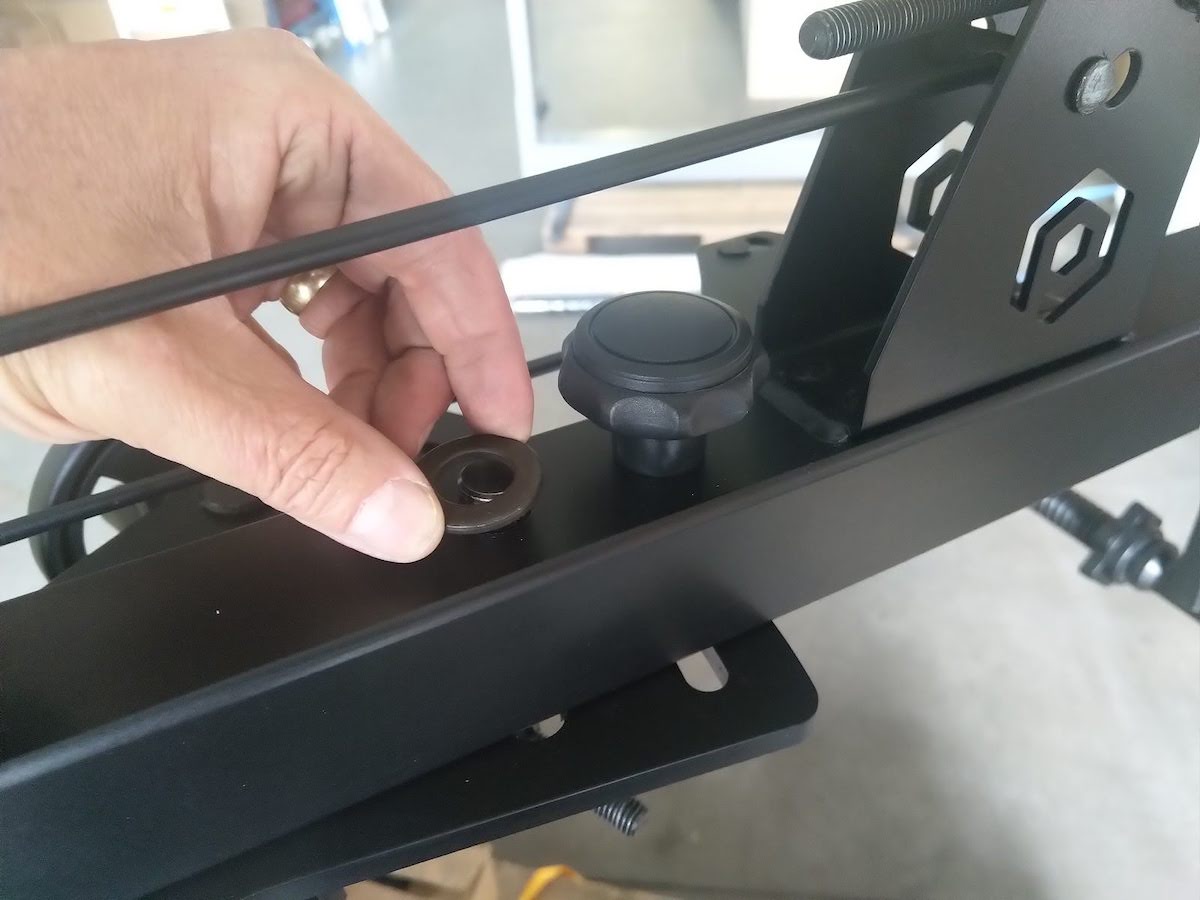

2.1.3. Poznámka: Speciální šrouby a matice by měly být vloženy a upevněny do otvorů jako na následujícím obrázku.

‍

‍

2.2. Sestavení na bílém pozadí

2.2.1. Sestavení pozadí bílé difuzní tkaniny vyžaduje montáž zařízení na rám stroje.

‍

‍

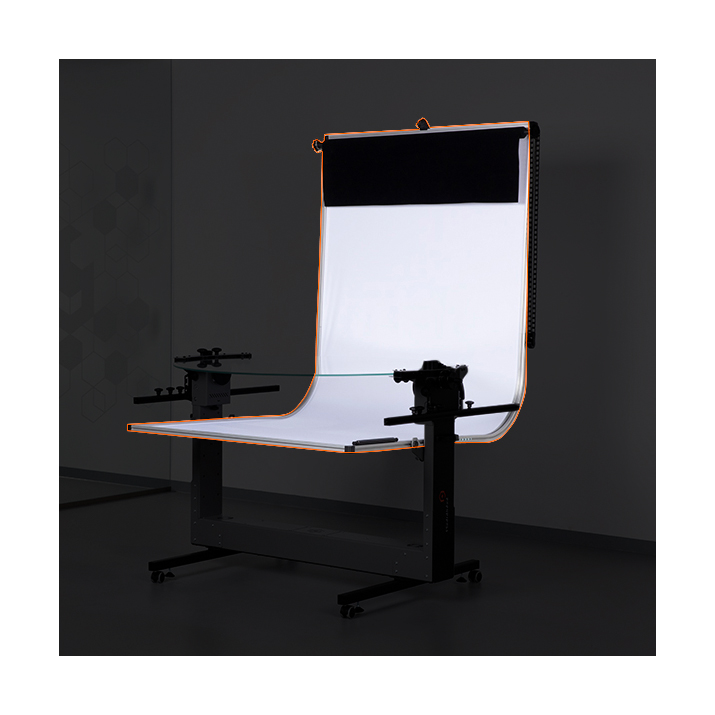

2.2.2. Pro připojení bílého pozadí existuje pět částí rámečku pozadí:

‍

• Horní část (1) - 122 cm
• Svislé díly (2) - 97 cm
• Díly oblouku (3)
• Horizontální díly (4) - 82 cm
• Přední díl (5) - 122 cm

‍

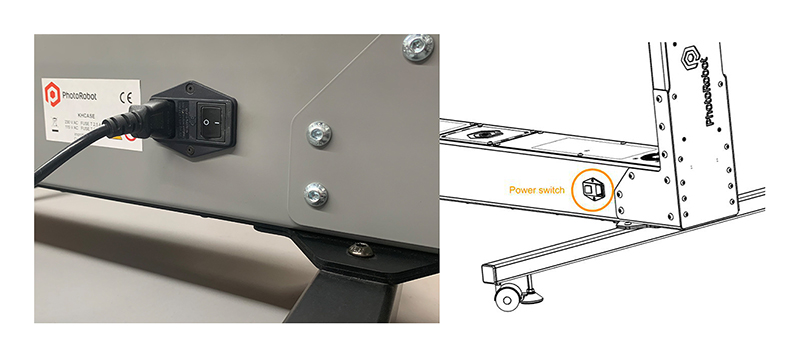

2.2.3. Najděte hlavní vypínač, abyste identifikovali zadní stranu robota.

‍

‍

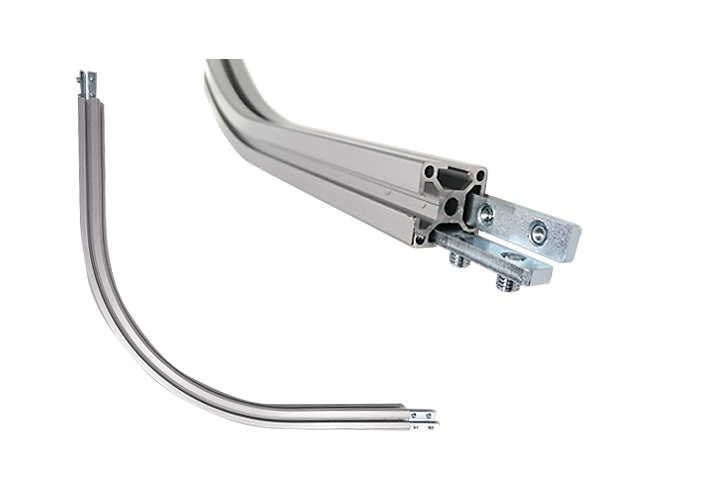

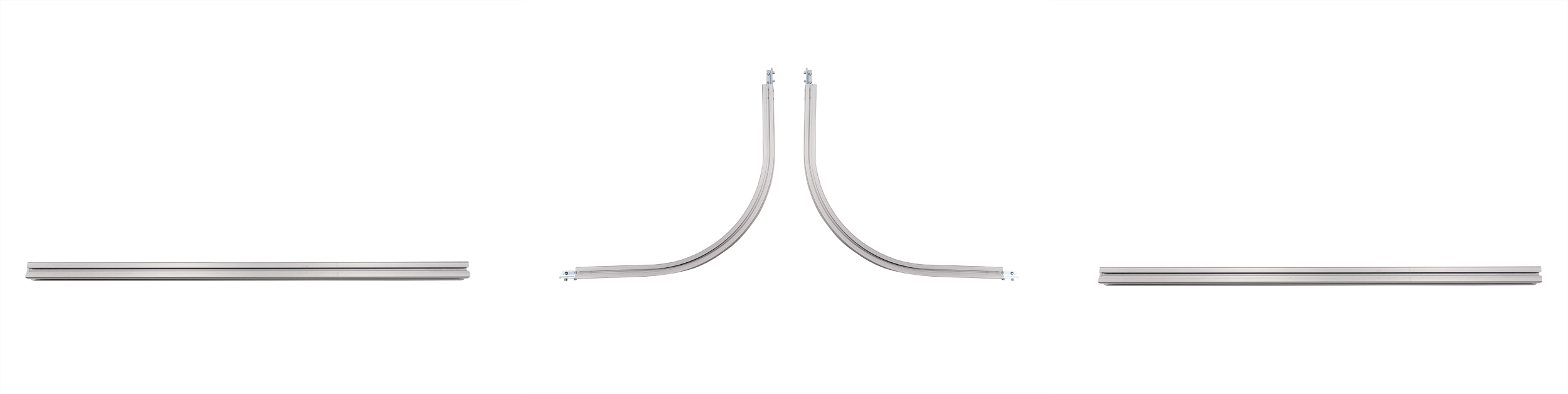

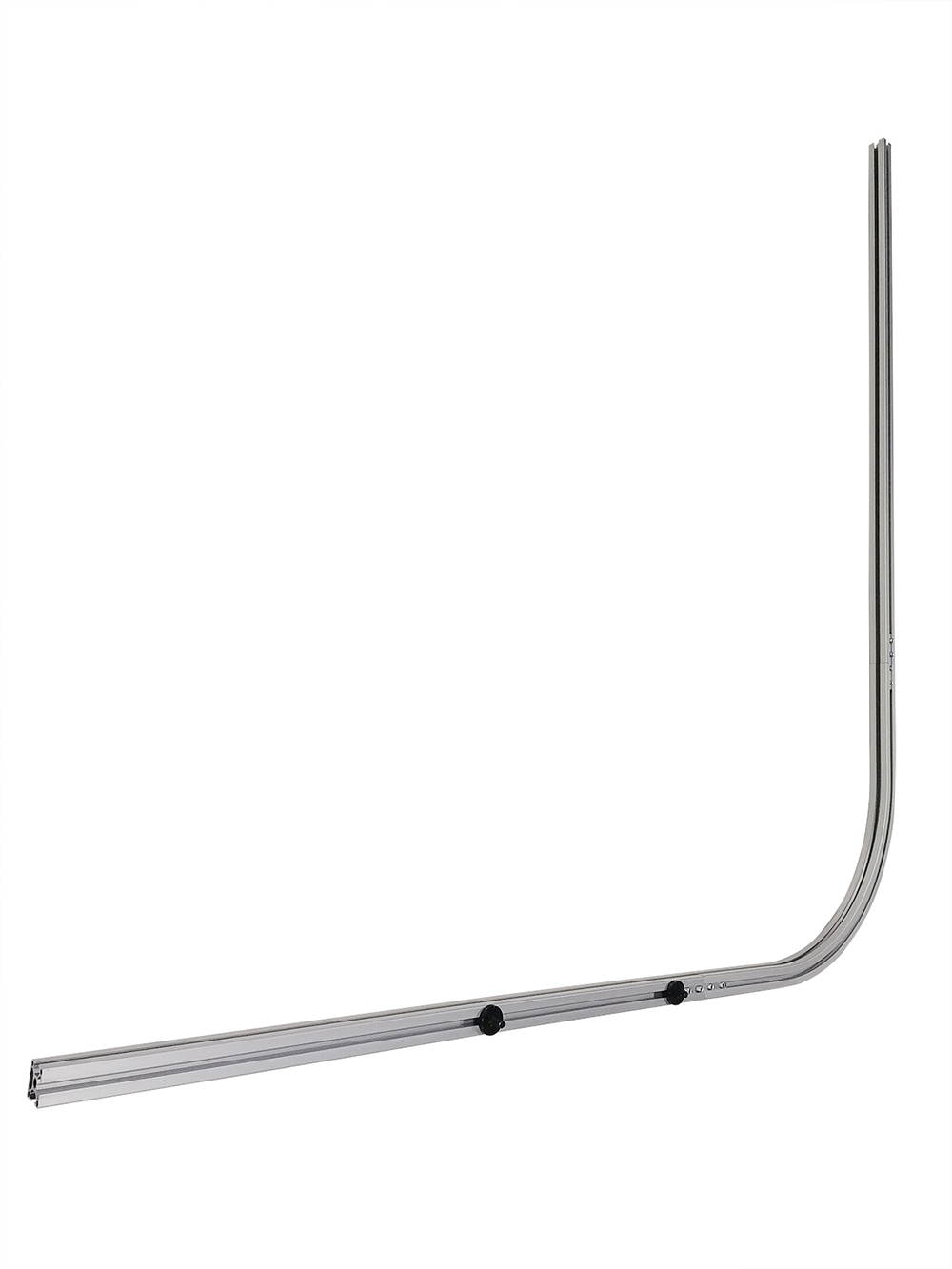

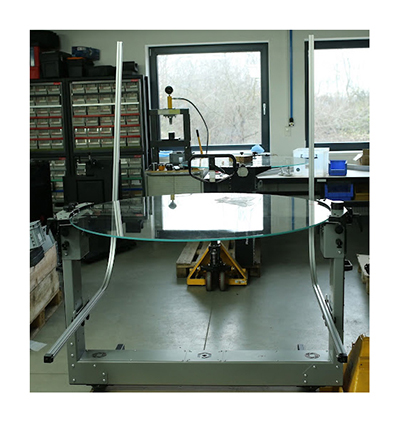

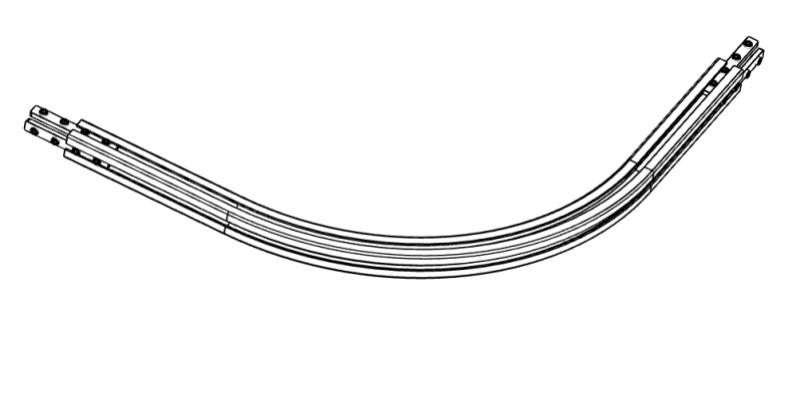

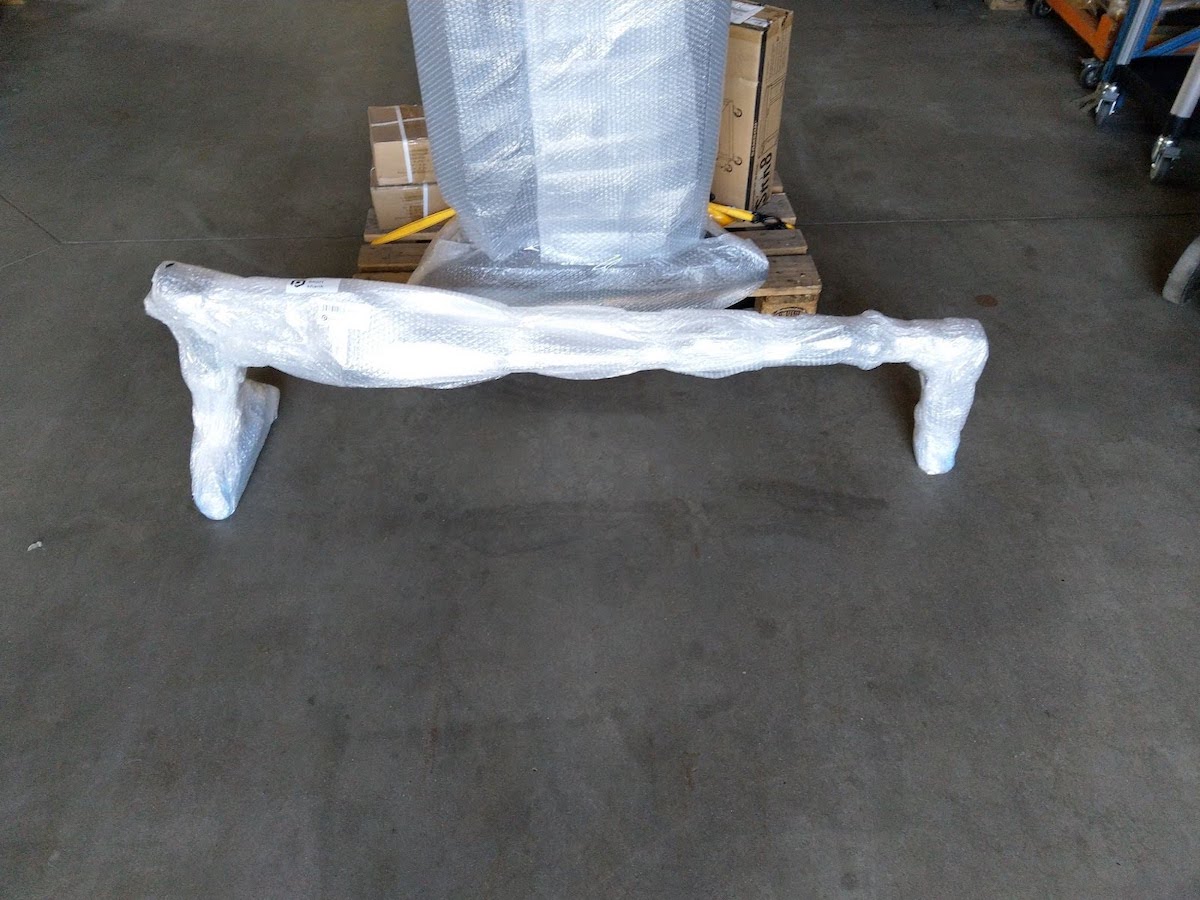

2.2.4. Najděte dvě části rámu profilu oblouku. Tyto části budou fungovat jako číslo (3) z diagramu na pozadí:

‍

‍

2.2.5. Dále najděte osm spojek pro spojení hliníkových profilů.

‍

‍

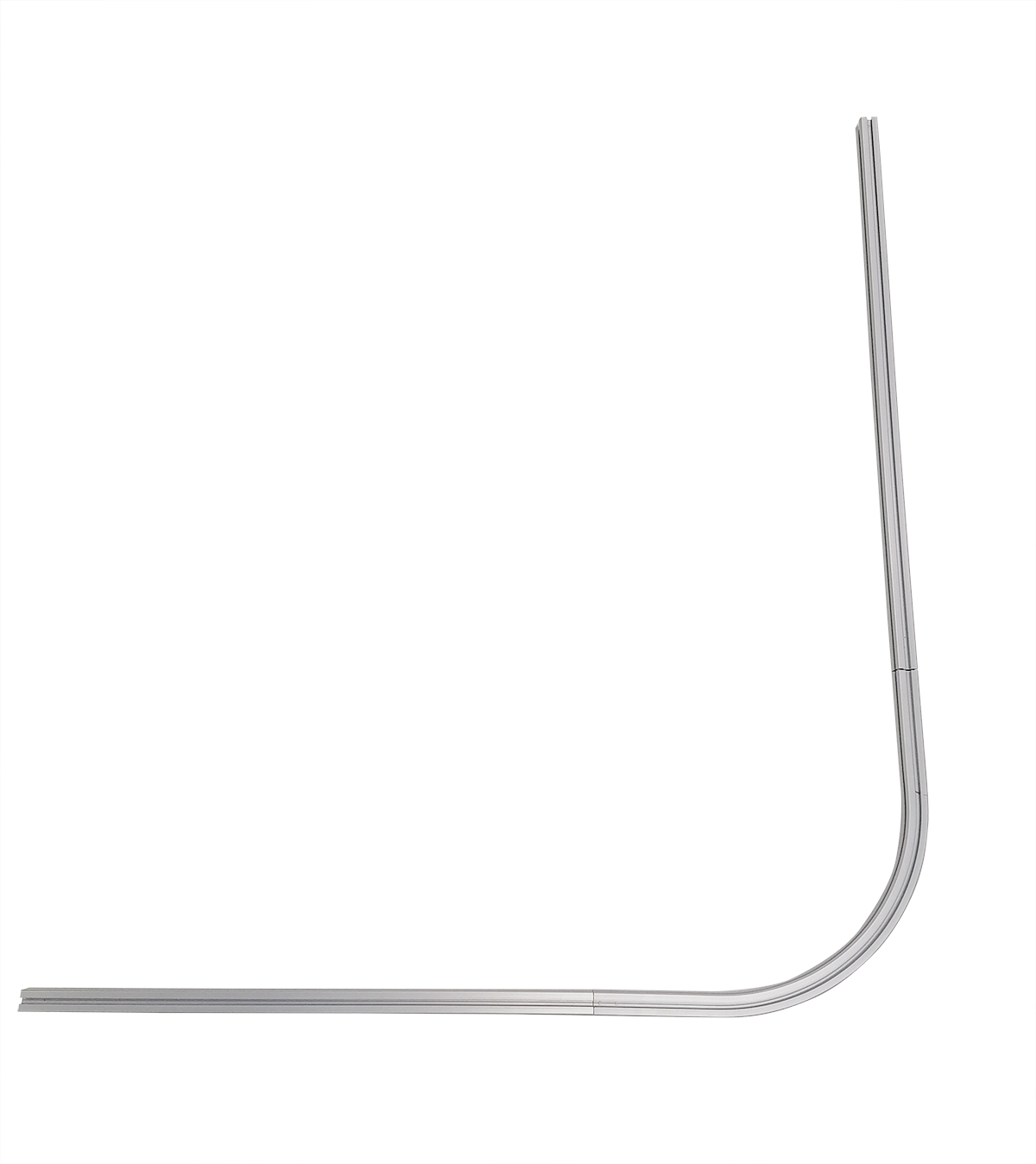

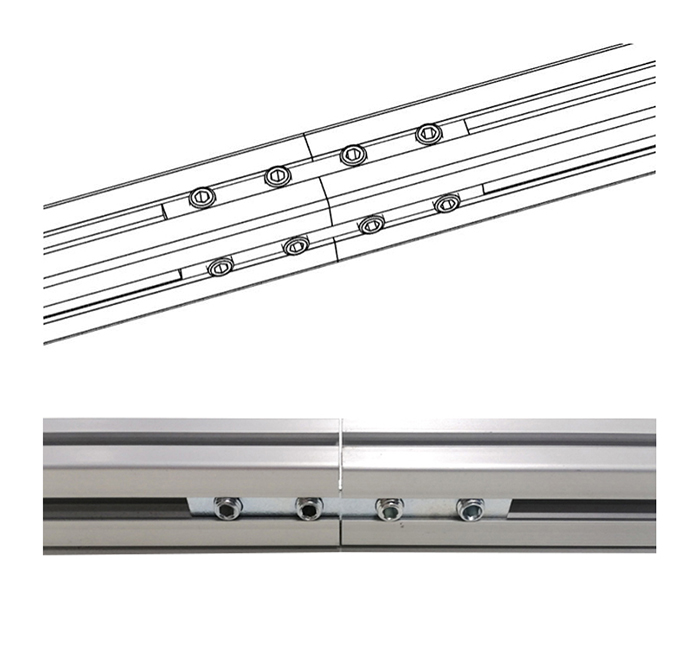

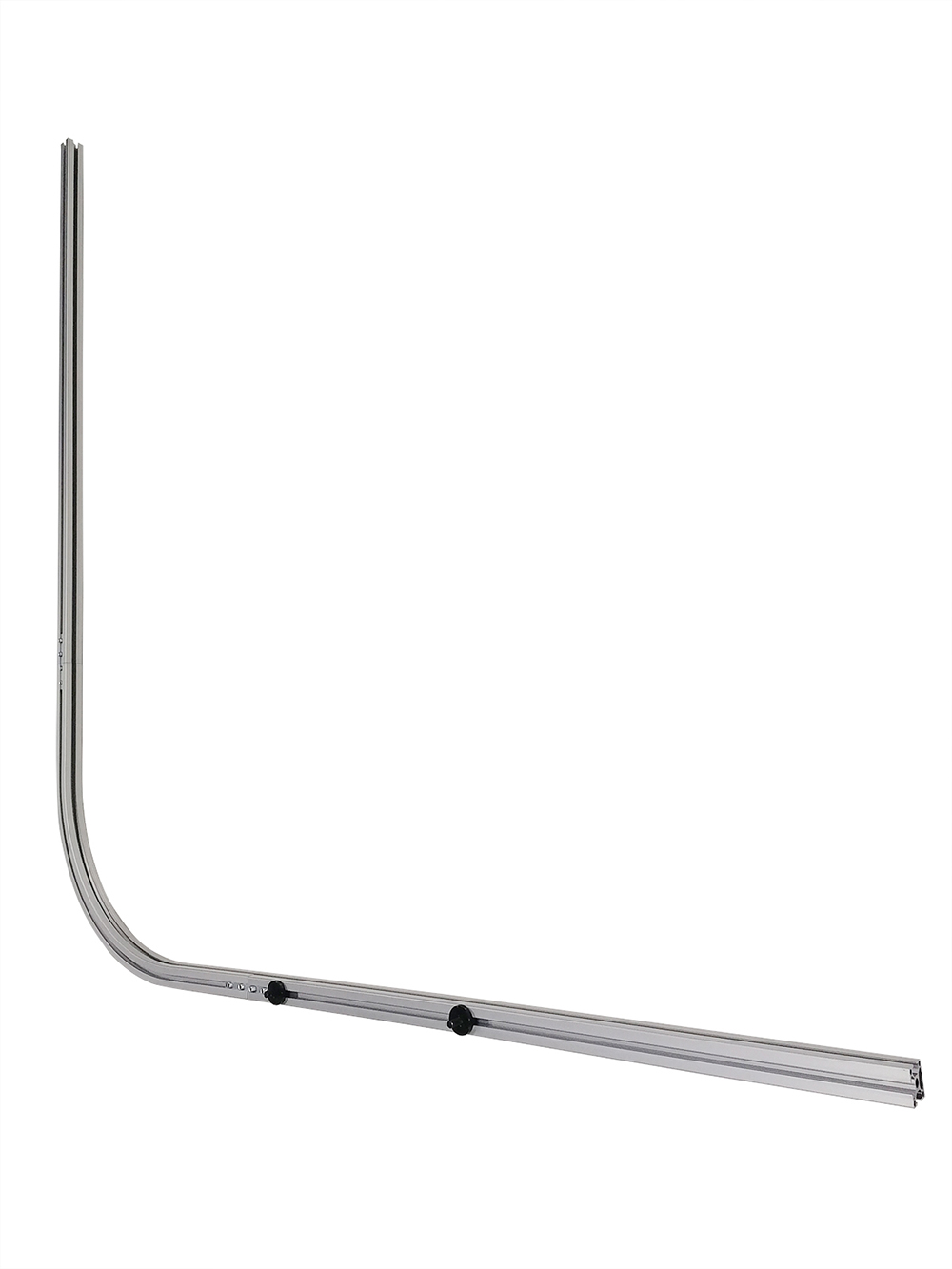

2.2.6. Načtěte dva obloukové díly hliníkového profilu (3) z diagramu rámu na pozadí a poté do každé části  namontujte spojky - vlevo a vpravo. Spojky se spojují na každém konci oblouku ve stejné linii.

‍

‍

Poznámka: Pravá strana oblouku je zobrazena na obrázcích níže. Spojky by měly být na každém konci ve stejné linii. Na obrázku níže je znázorněn pravý oblouk.

‍

‍

Dodatečně: Ujistěte se, že jsou spojky vloženy tak, jak je znázorněno na obrázcích výše. Spojky se spojují na každém konci oblouku ve stejné linii. Opakujte kroky pro levou část.

‍

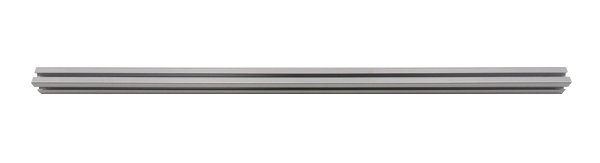

2.2.7. Najděte dvě části rámu pozadí hliníkového profilu o délce 82 cm. Tyto části budou fungovat jako vodorovné části (4) z diagramu pozadí.

‍

‍

Každá část bude spojena s levým a pravým obloukem ve spodní části a bude představovat spodní vodorovnou část (4) pozadí.

‍

‍

Spojte zakřivené hliníkové profily a utáhněte šrouby do spojky.

‍

‍

2.2.8. Najděte další dvě části hliníkového rámu na pozadí o délce 97 cm. Ty budou sloužit jako svislé části (2) z rámcového diagramu pozadí a budou opakovat kroky podle obrázku 2.2.7.

‍

‍

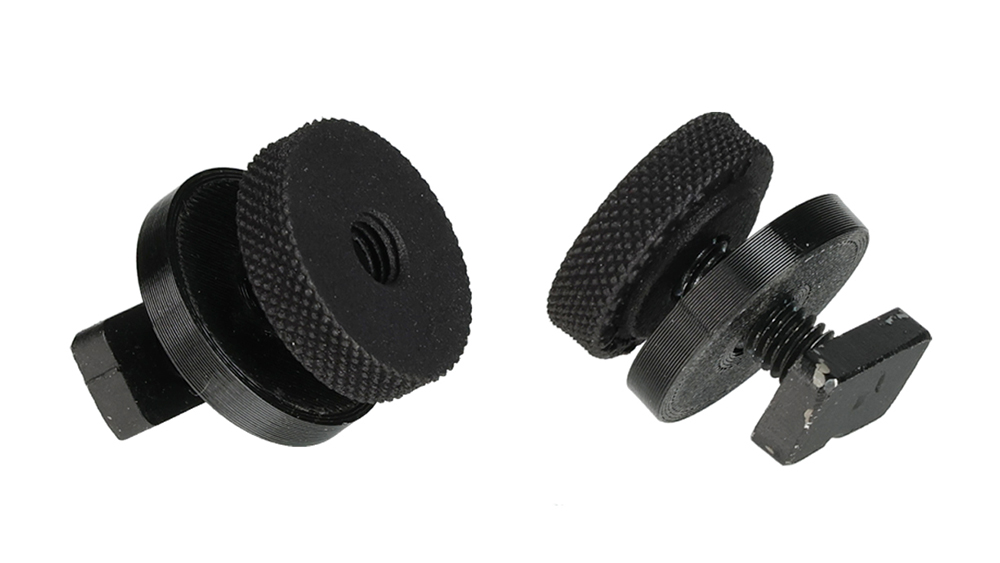

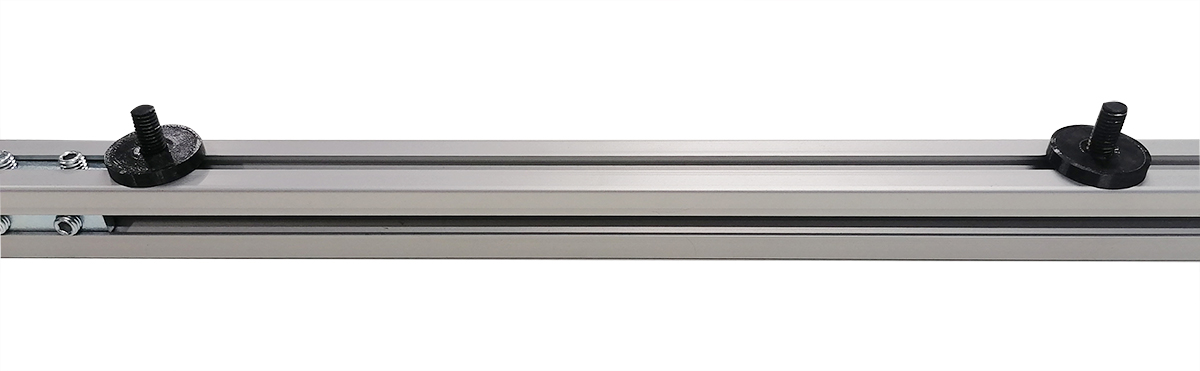

2.2.9. Najděte čtyři speciální sady šroubů, podložek a matic pro upevnění rámu pozadí k robotovi.

‍

‍

2.2.10 Na vnější stranu každé strany vodorovných dílů (4) vlevo a vpravo se zasunou dvě sady šroubů a sevře se. Poznámka: Vnější strana je strana, kde jsou viditelná spřáhla.

‍

‍

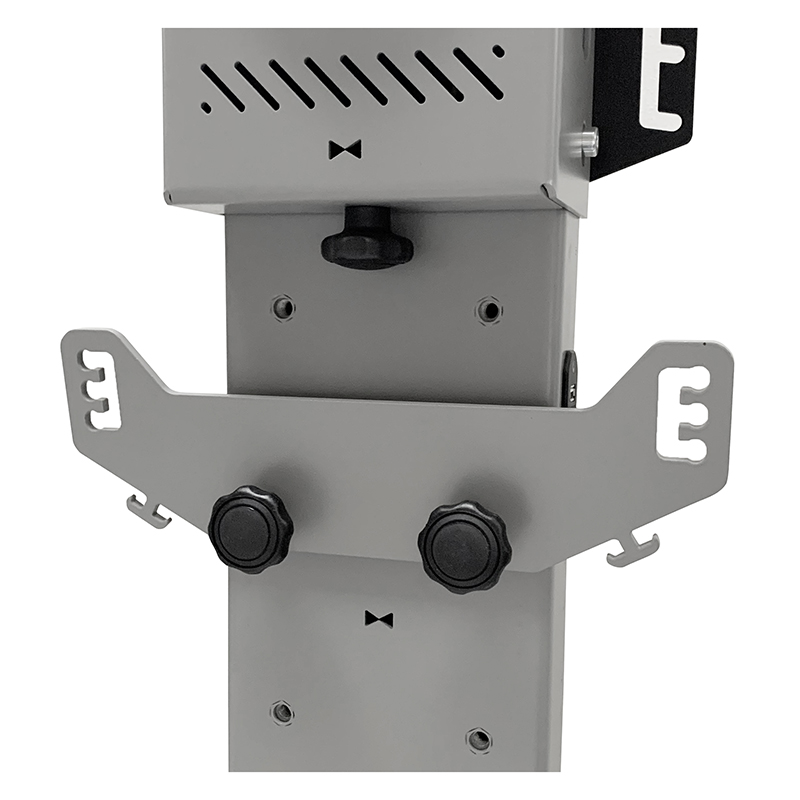

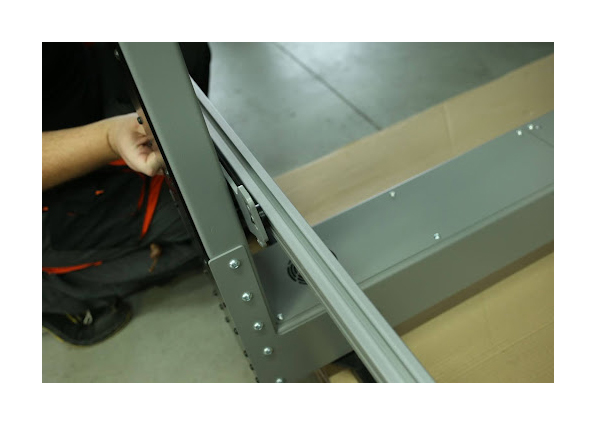

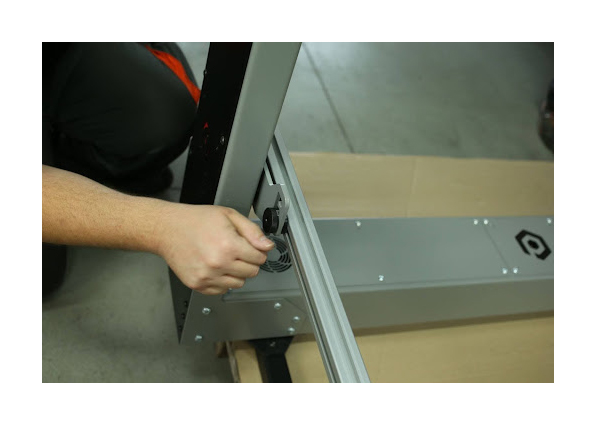

2.2.11. Povolte levý a pravý držák pozadí na robotu. Poté se ujistěte, že je držák připevněn k druhé sadě otvorů shora.

‍

‍

2.2.12. Namontujte levou a pravou stranu rámu na držák pozadí na robotické robotické jednotce.

‍

‍

2.2.13. V tomto okamžiku je rám připraven pro vložení bílého pozadí.

‍

‍

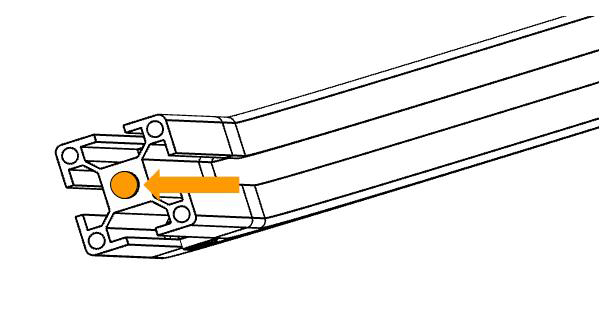

2.2.14 Všimněte si, že na otevřených koncích spřáhla jsou závity.

‍

‍

2.2.15. Namontujte nástroj, který vám pomůže s vložením bílého okraje pozadí do vodorovné části (4) z diagramu pozadí.

‍

‍

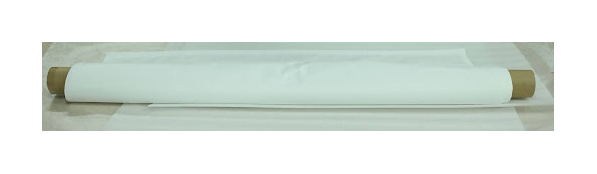

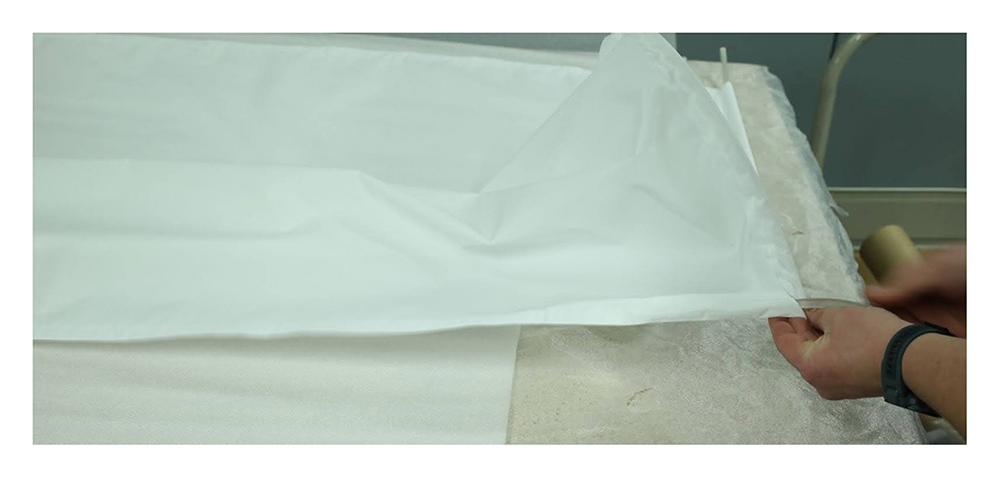

2.2.16. Najděte srolovaný bílý podkladový papír a rozbalte jej.

‍

‍

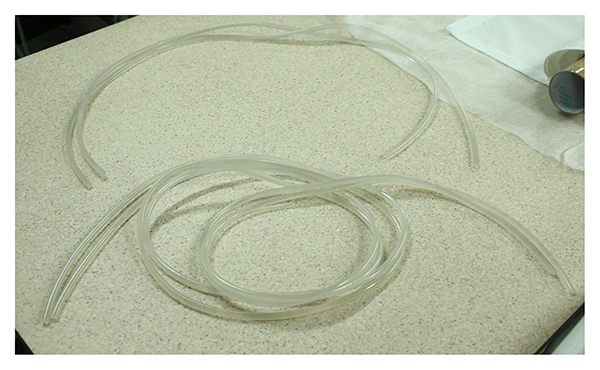

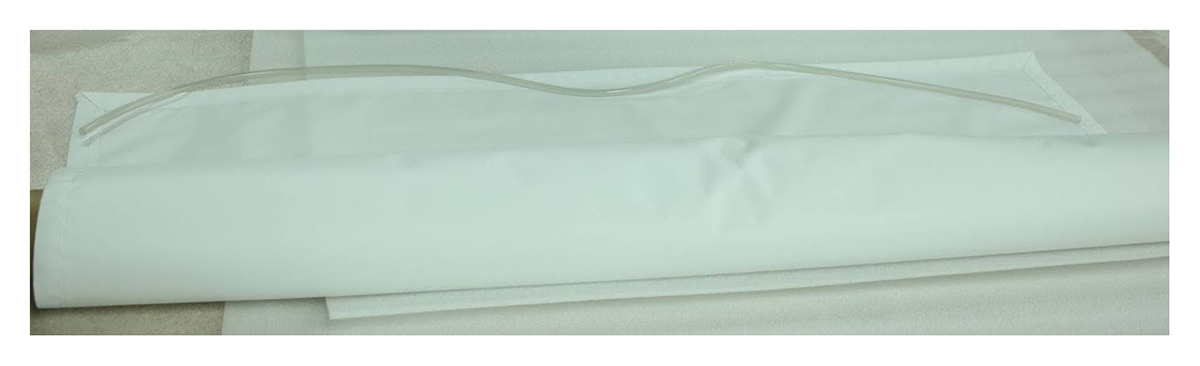

2.2.17. Najděte plastové vodicí válečky pozadí. Všimněte si, že existují dvě různé délky.

‍

‍

2.2.18 Vodicí délka musí odpovídat příslušné straně pozadí.

‍

‍

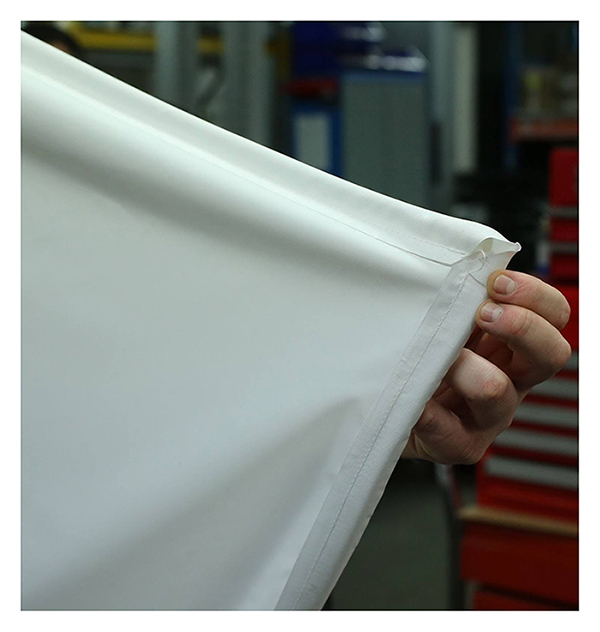

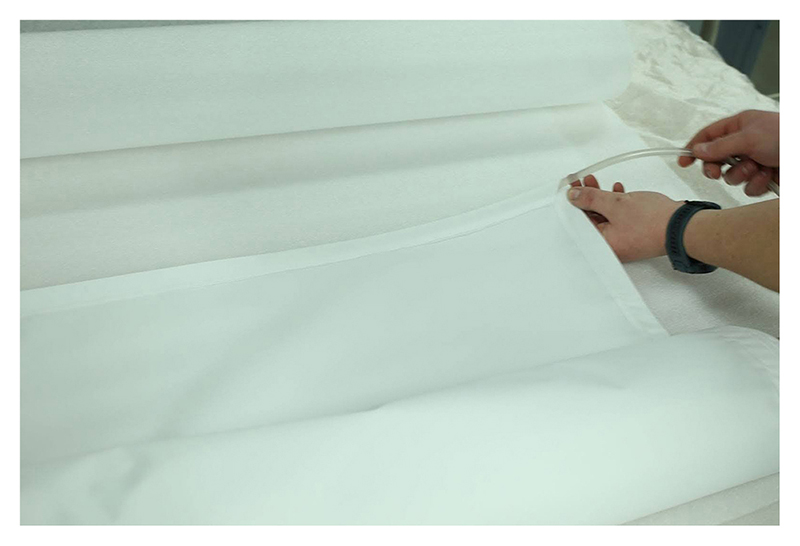

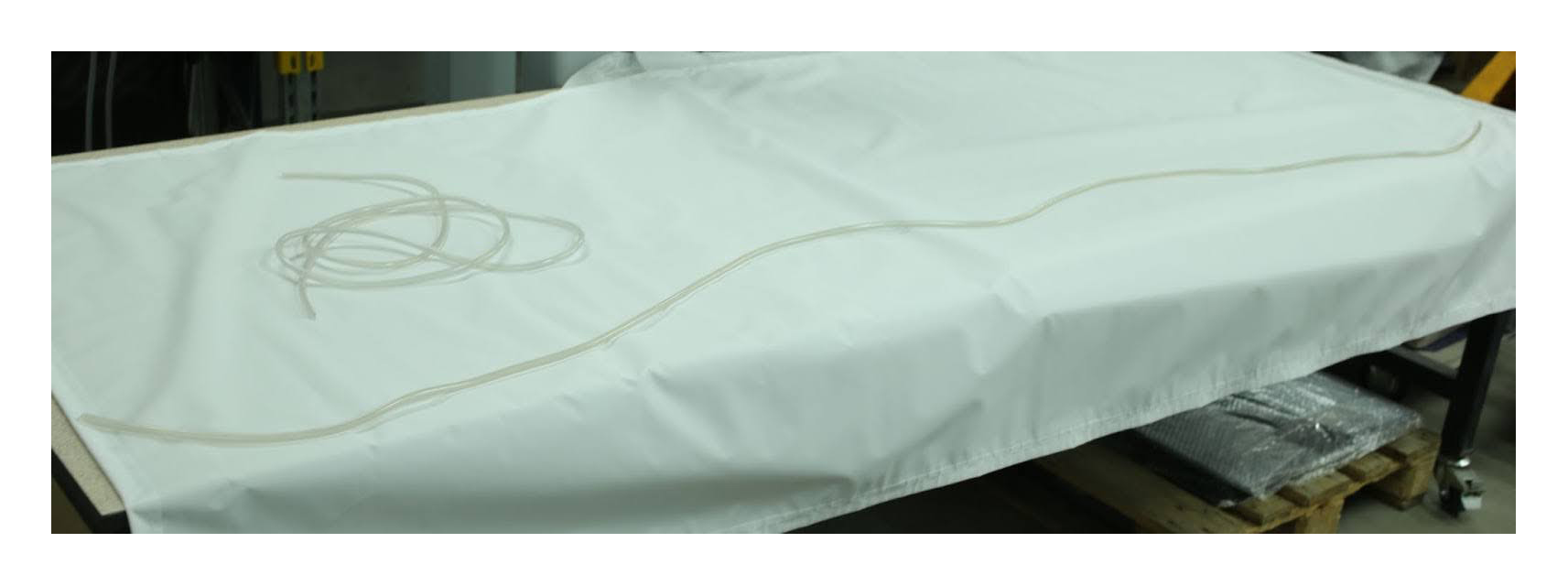

2.2.19 Vloží se všechna čtyři vodítka a zavedou se do odpovídajících kapes na bílém pozadí.

‍

‍

2.2.20. Vodítka se zcela zasunou do kapsy, dokud nebudou vyčnívat z obou konců pozadí.

‍

‍

2.2.21. Postup se opakuje tak, že kratší vodítko se protáhne úplně přes druhou stranu pozadí a také na obě delší strany.

‍

‍

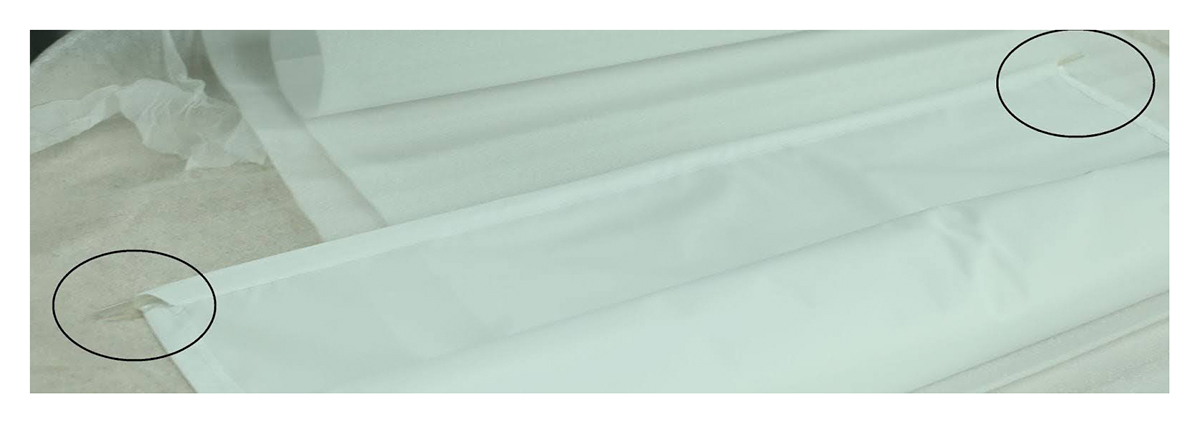

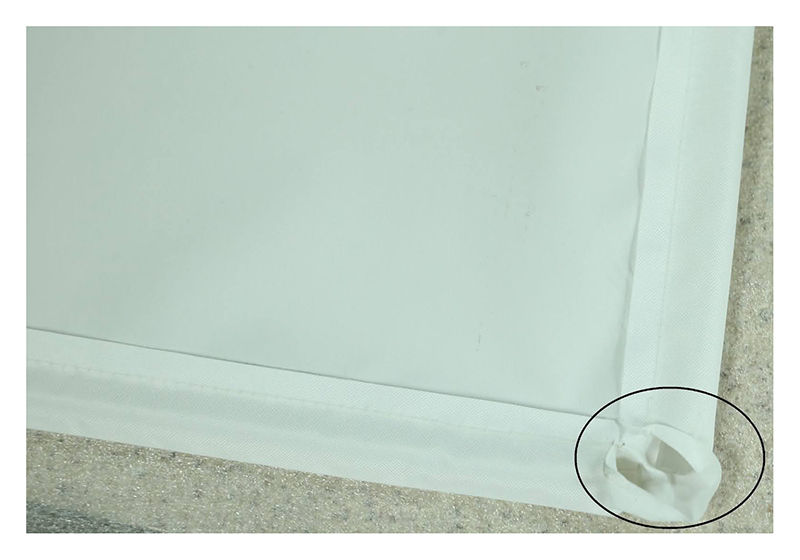

2.2.22. Ujistěte se, že plastová vodítka v rozích pozadí jsou ve správné poloze.

‍

‍

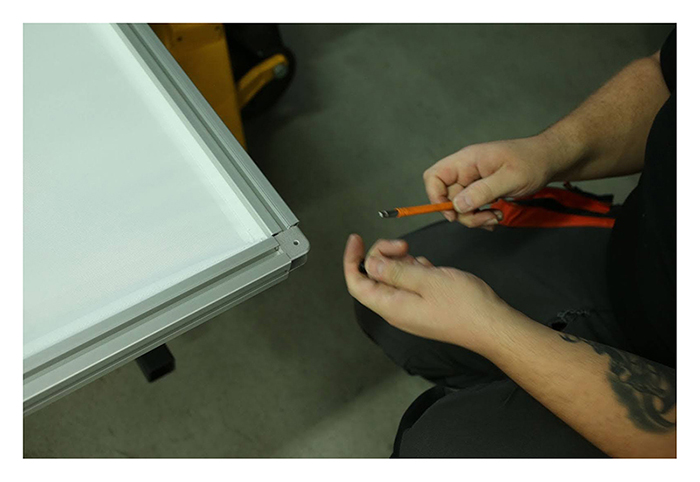

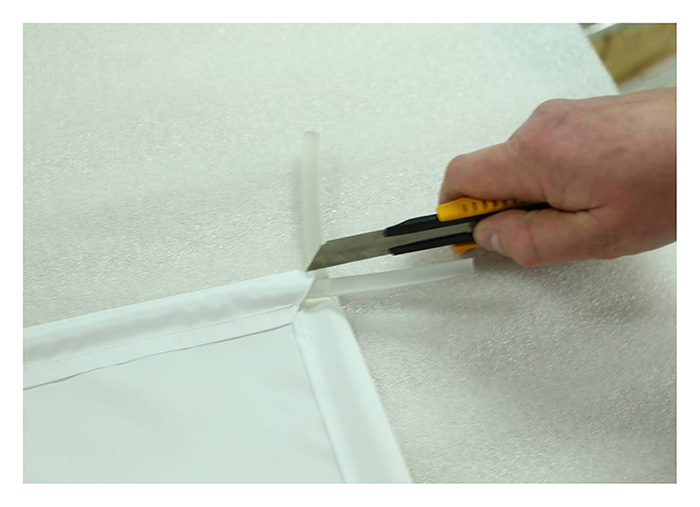

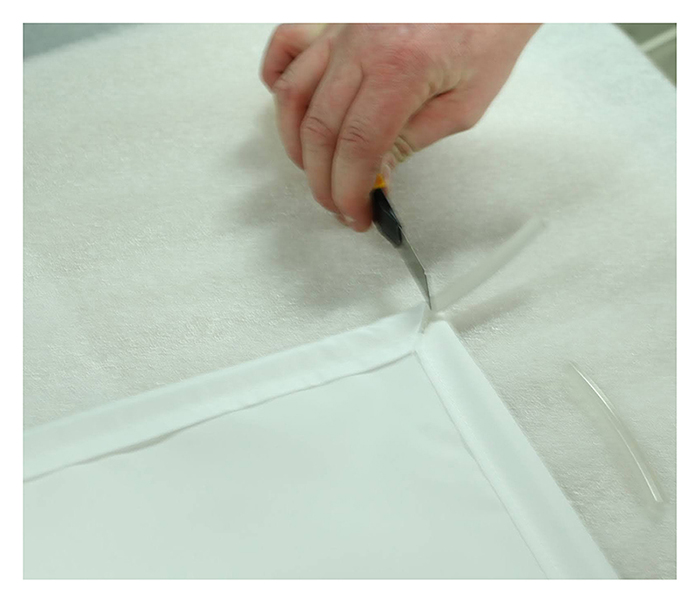

2.2.23 Pokud plastová vodítka vyčnívají příliš daleko z rohů, zkraťte je na vhodnou délku.

‍

‍

2.2.24. Najděte spodní stranu bílého pozadí.

‍

‍

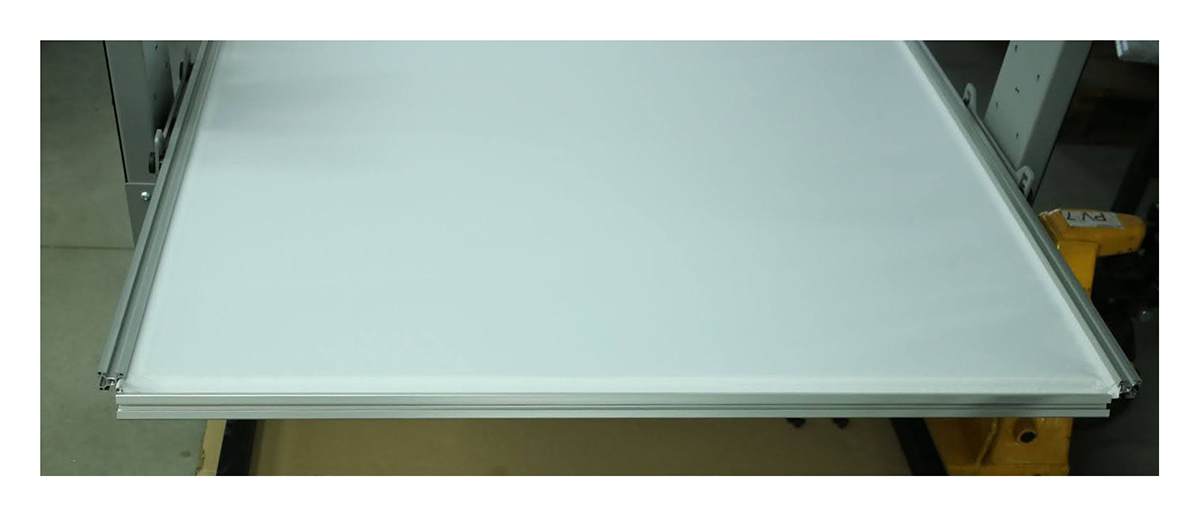

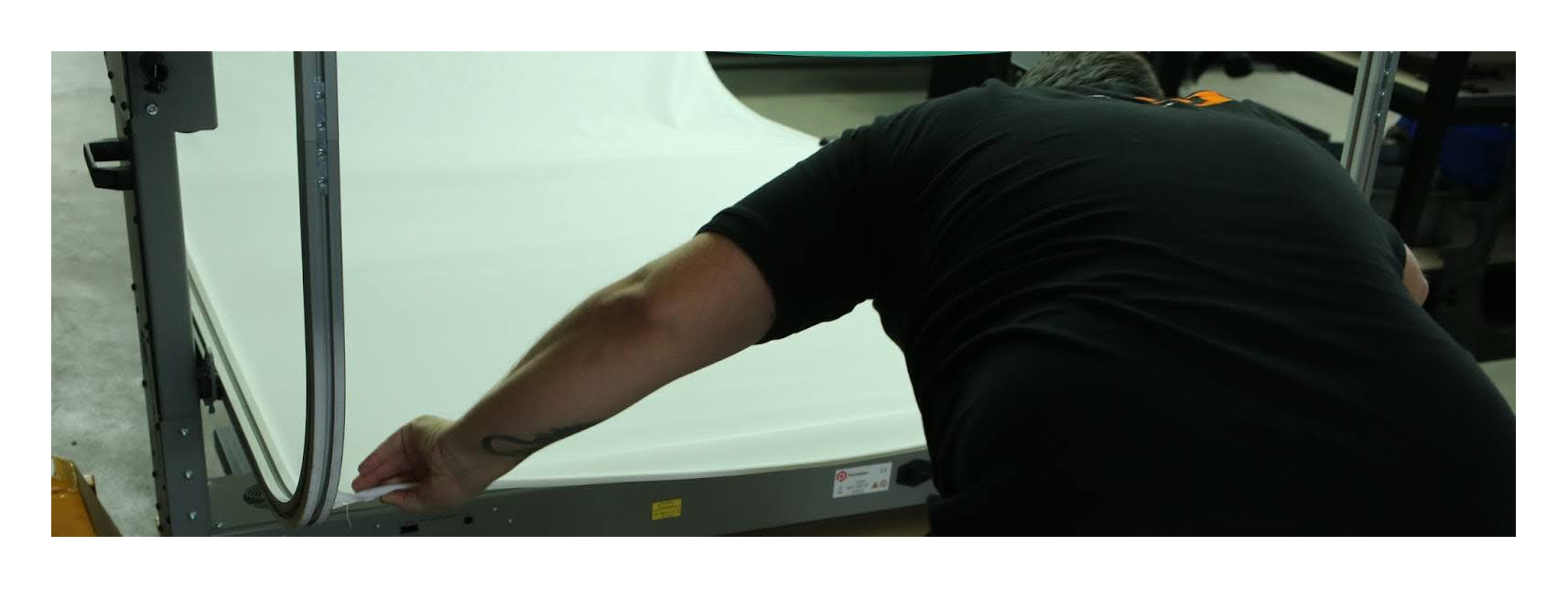

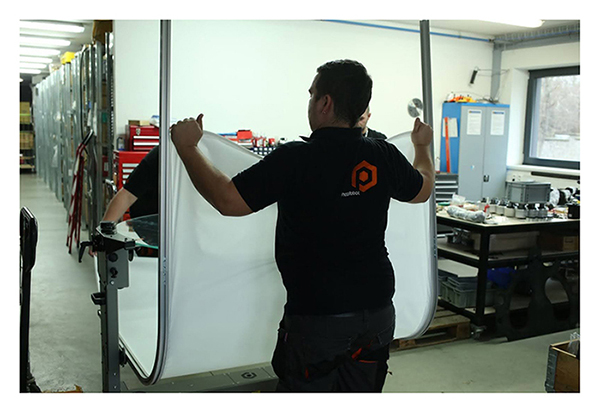

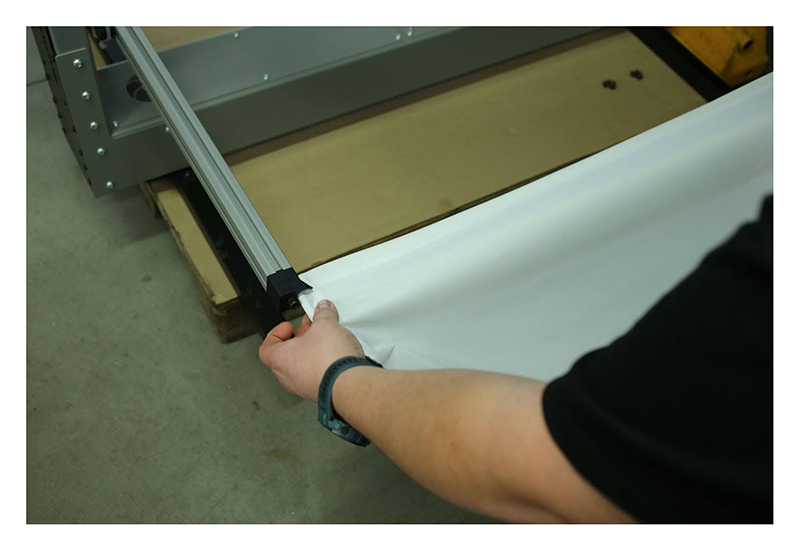

2.2.25. Vložte pozadí do rámečku následujícím způsobem.

‍

‍

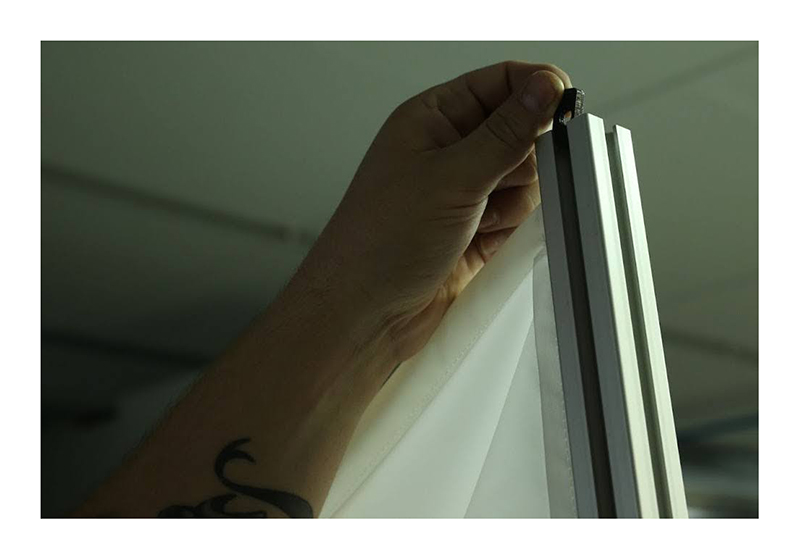

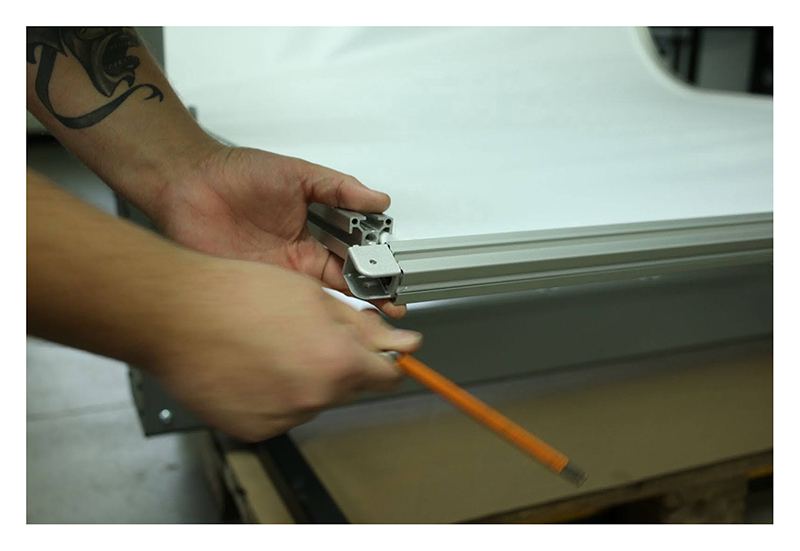

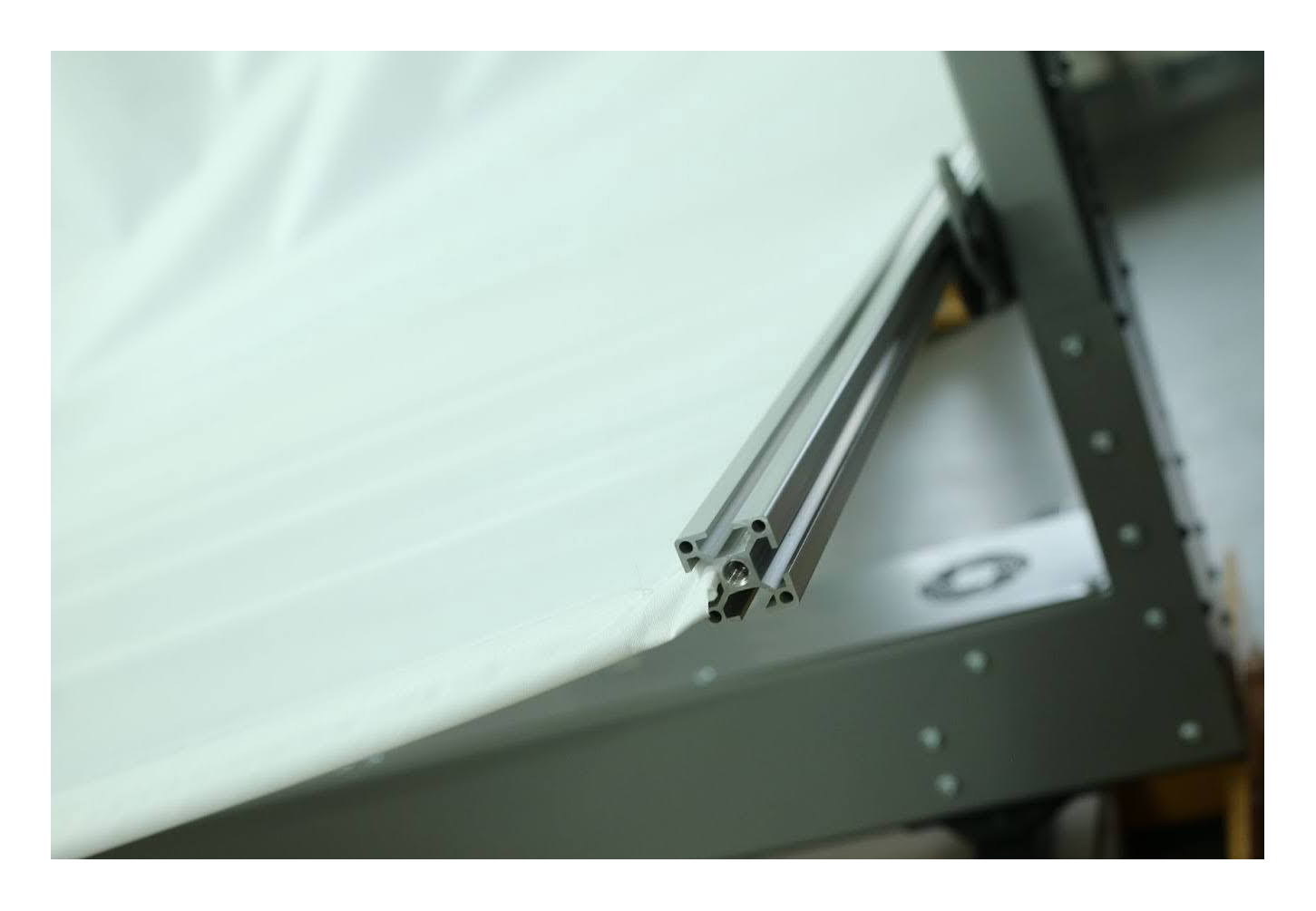

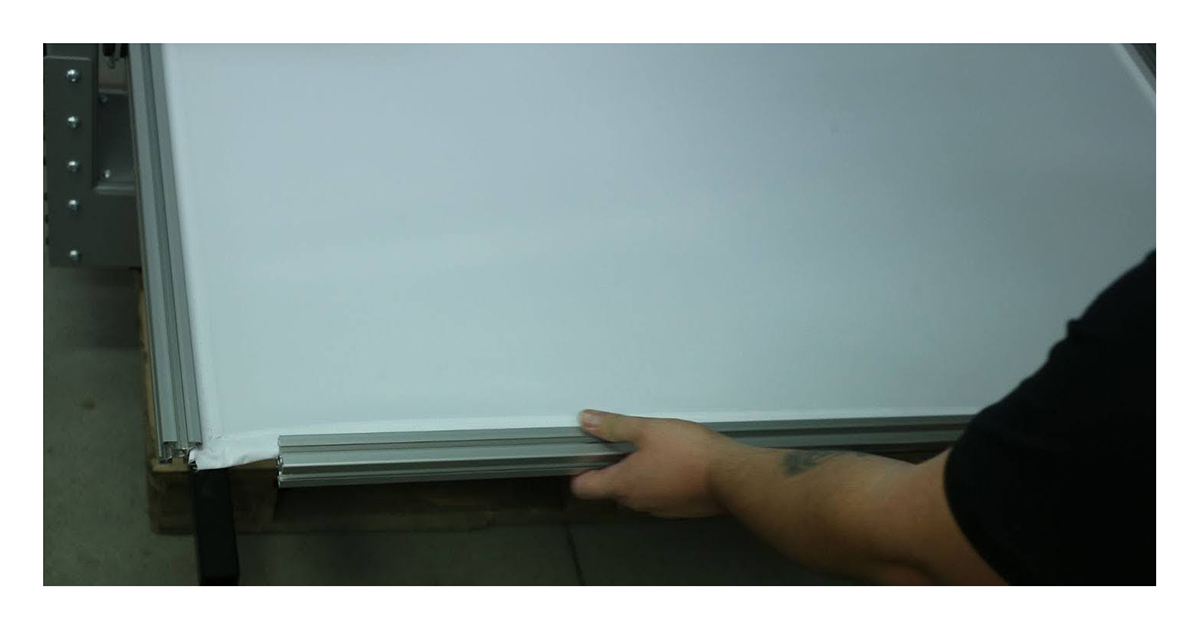

2.2.26 Dále vyjměte nástroj pro podávání okraje bílého pozadí do profilů a nasuňte hliníkový profil (5) ve schématu na bílé pozadí na předním okraji.

‍

‍

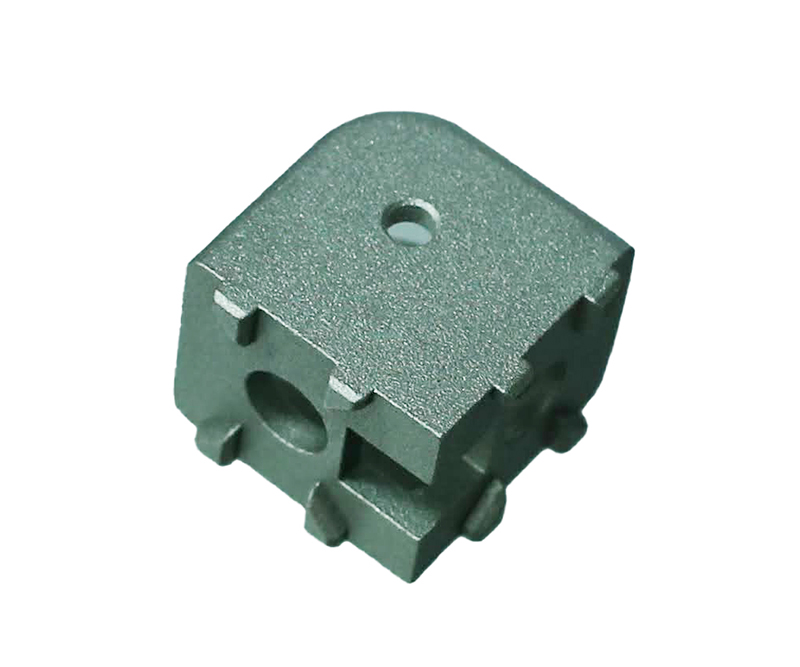

2.2.27. Dále se nacházejí čtyři rohová spřáhla.

‍

‍

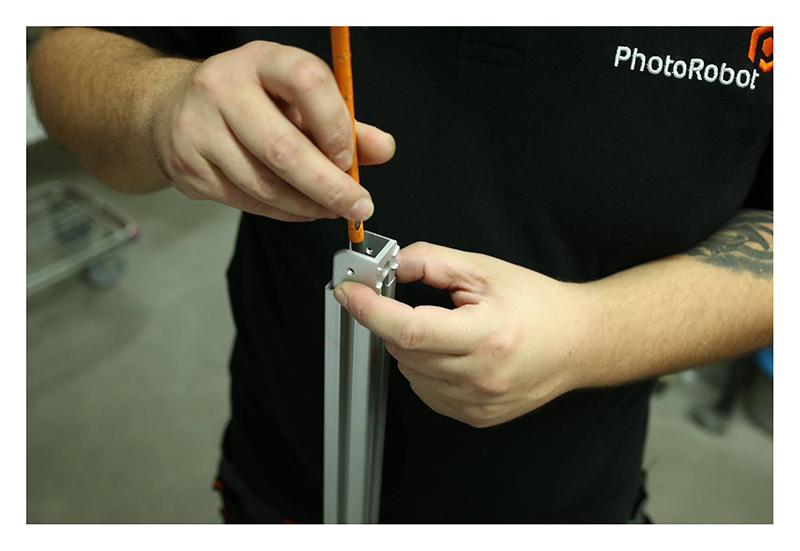

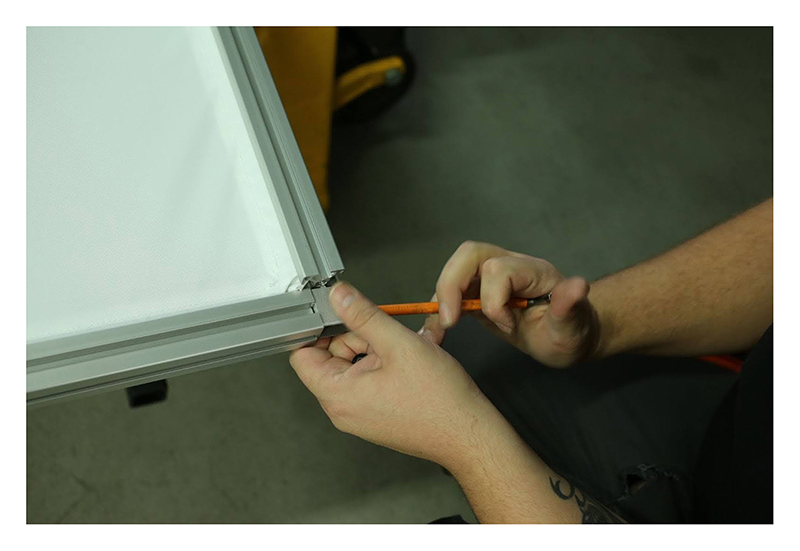

2.2.28 Upevněte dvě spřáhla pomocí dodaných šroubů k přední hraně rámu pozadí.

‍

‍

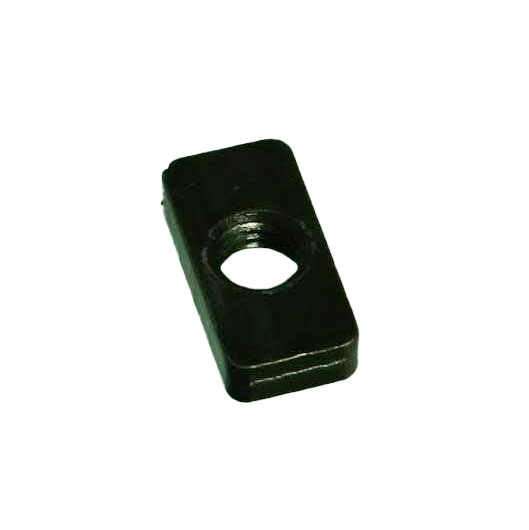

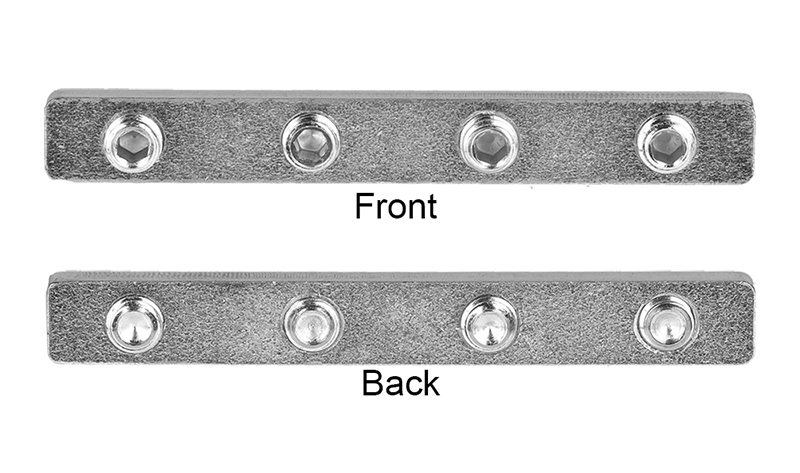

2.2.30. Dále vyhledejte čtyři čtyřhranné matice pro montáž svislých částí.

‍

‍

2.2.29 Dvě matice se vloží do svislé části na pravé straně a další dvě do svislé části na levé straně.

‍

‍

2.2.30. Horní část rámu se připraví pro připojení k bílému pozadí.

‍

‍

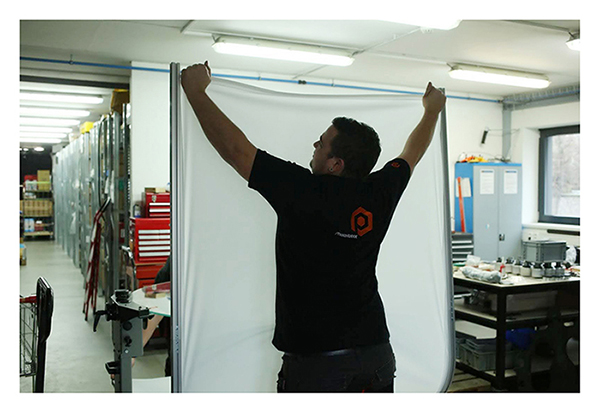

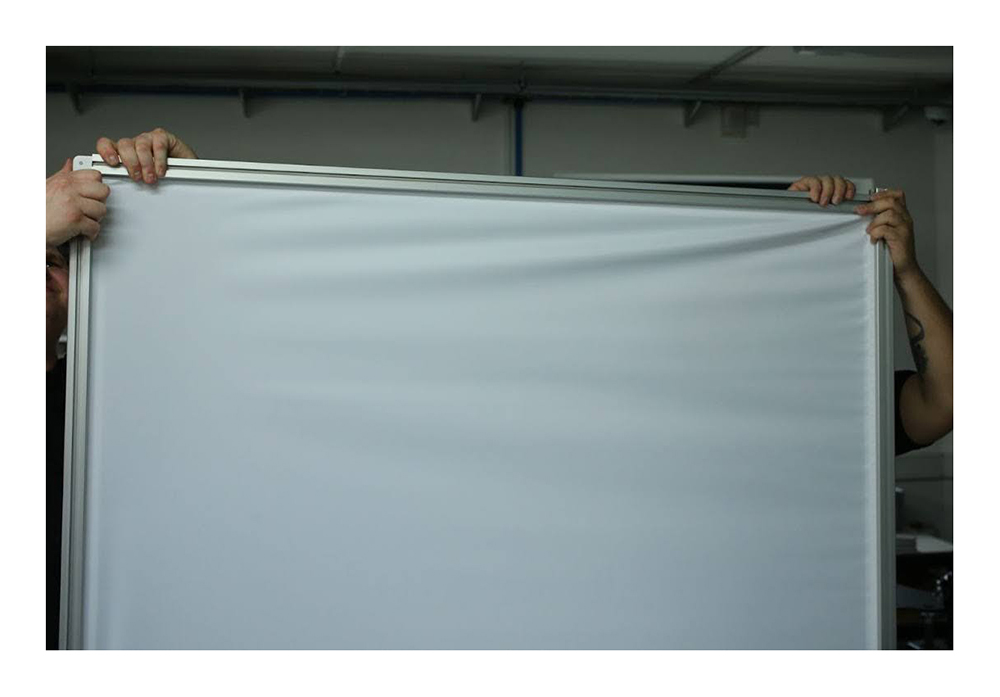

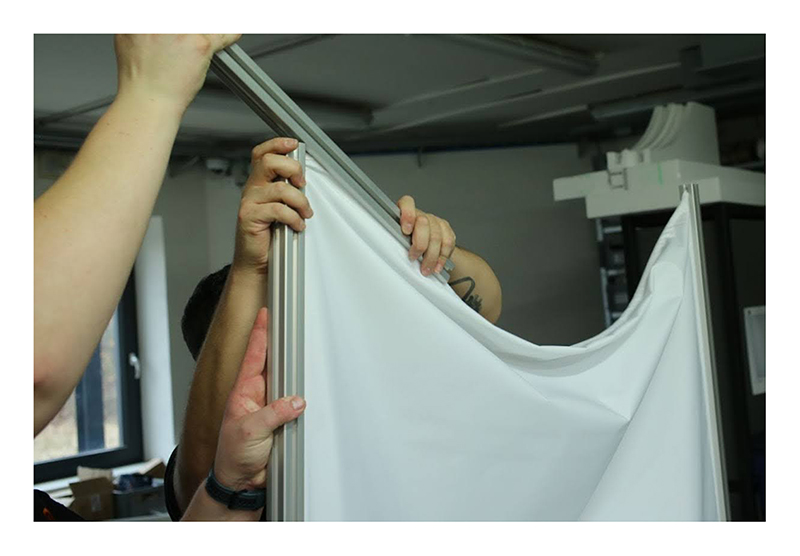

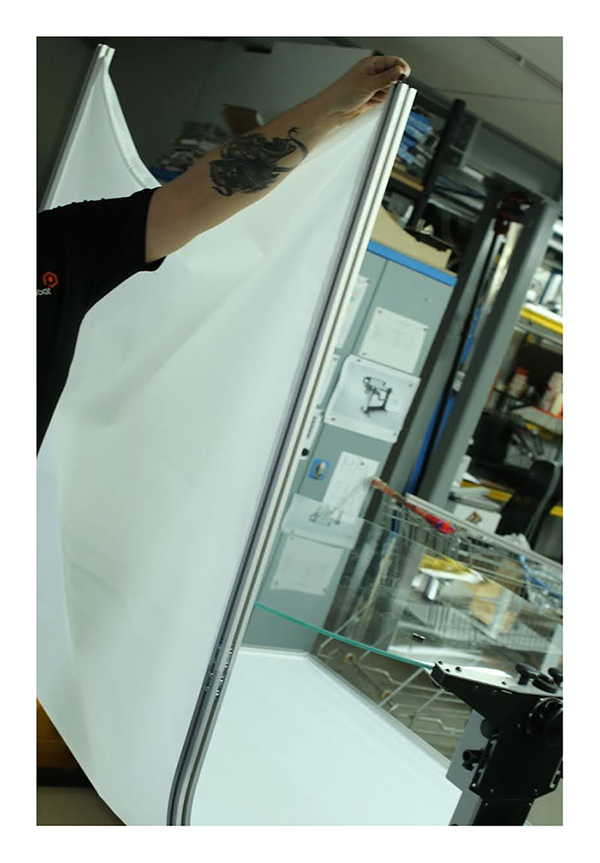

2.2.31. Vložte horní část rámečku do bílého pozadí.

‍

‍

2.2.32. Vložte matice do rámu, zasuňte a zašroubujte horní laser do matice a umístěte jej do středové svislé části.

‍

‍

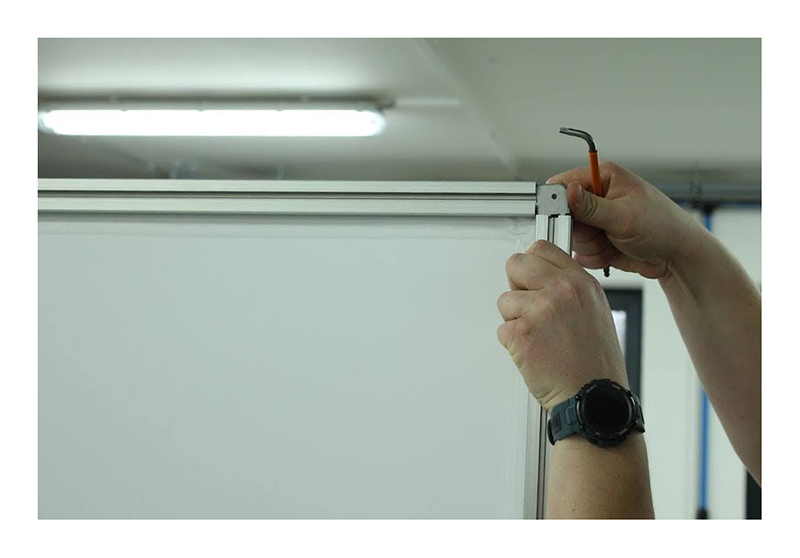

2.2.33 Namontuje se poslední rohové spřáhlo, které zůstane v pravém horním a levém rohu strojního zařízení.

‍

‍

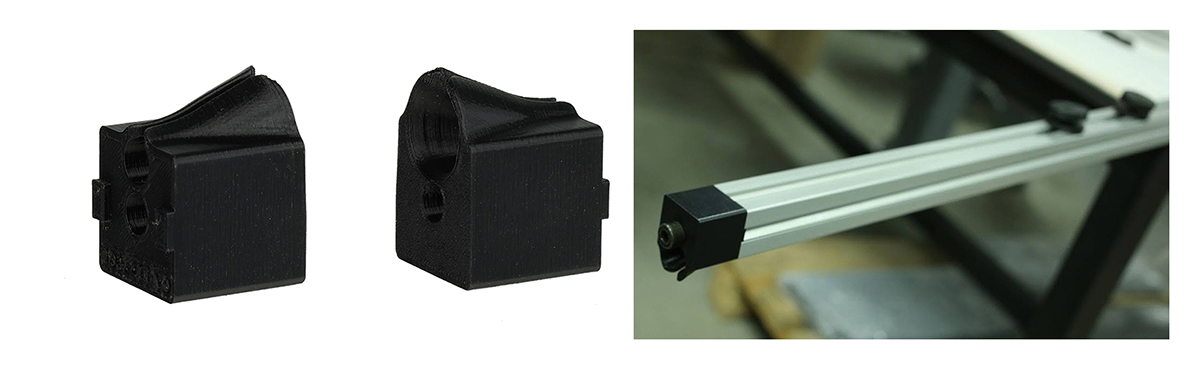

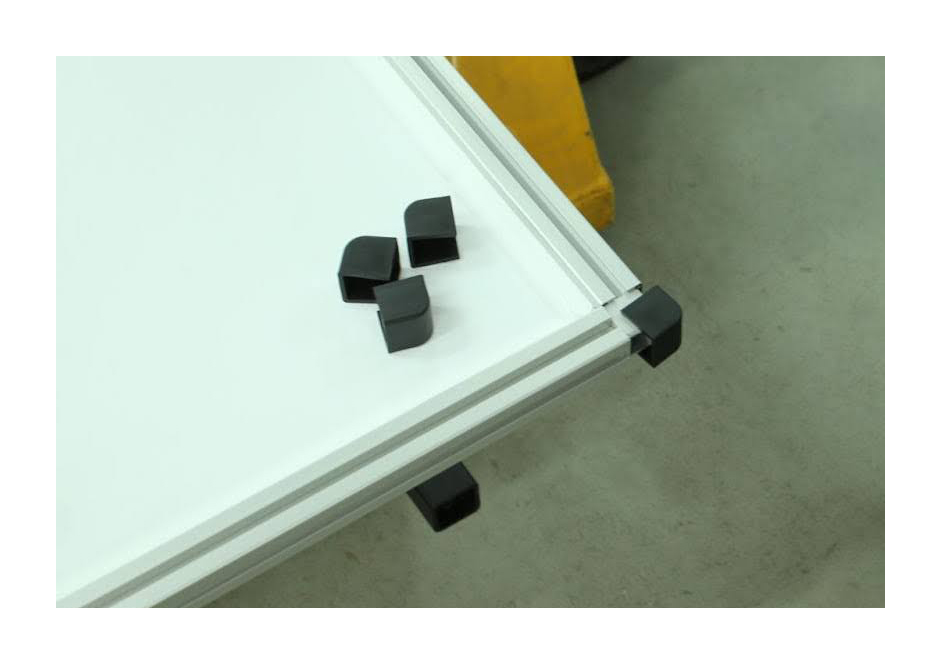

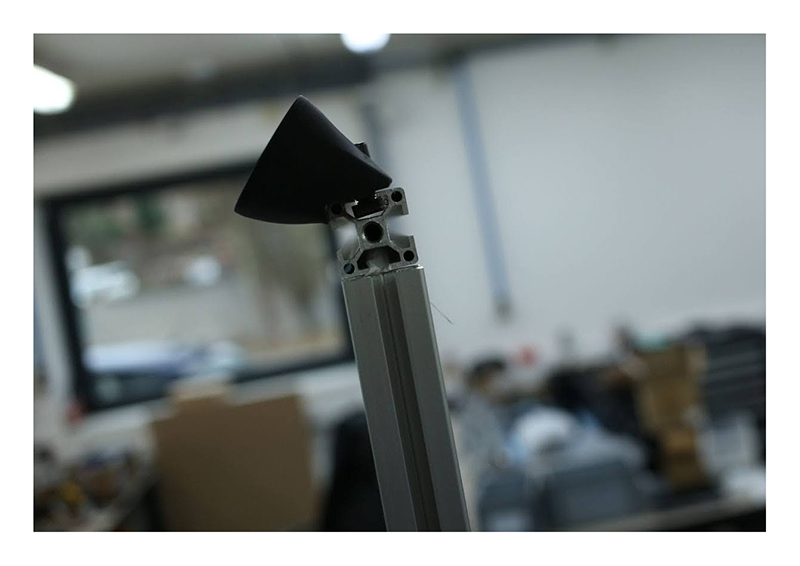

2.2.34 Umístěte čtyři plastové chrániče rohů a umístěte je na každý ze čtyř rohů rámu.

‍

‍

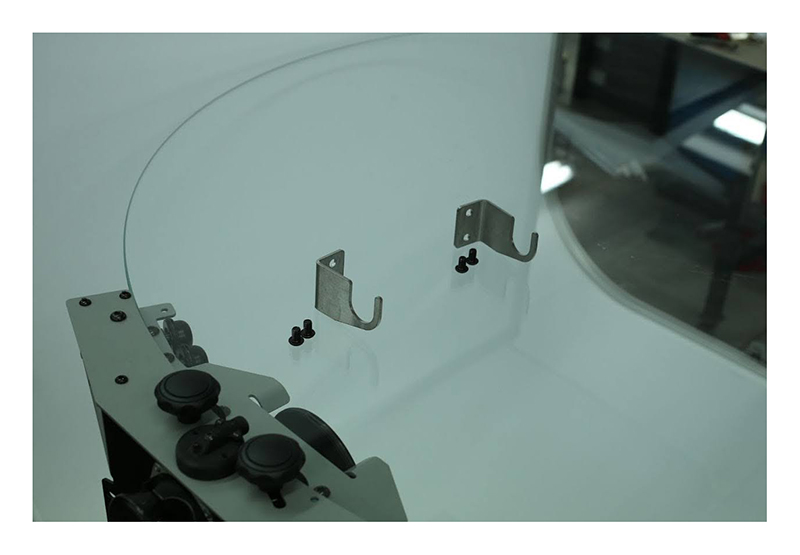

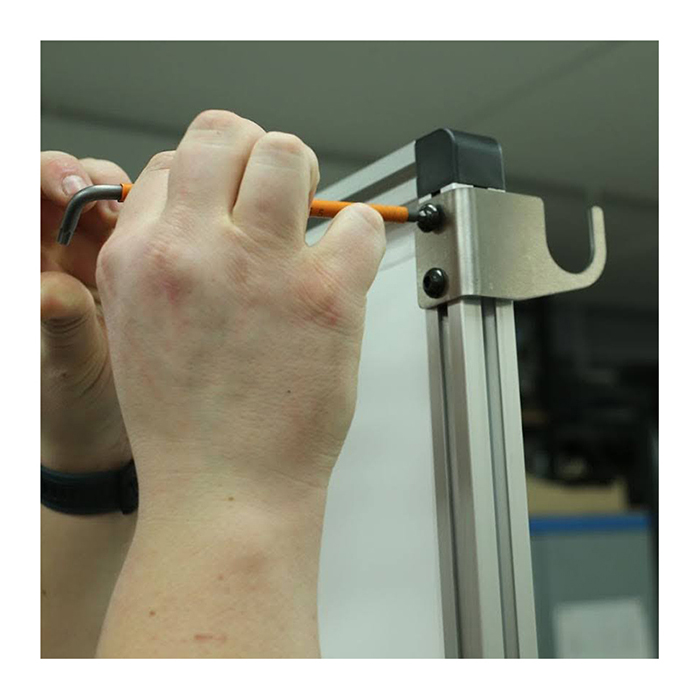

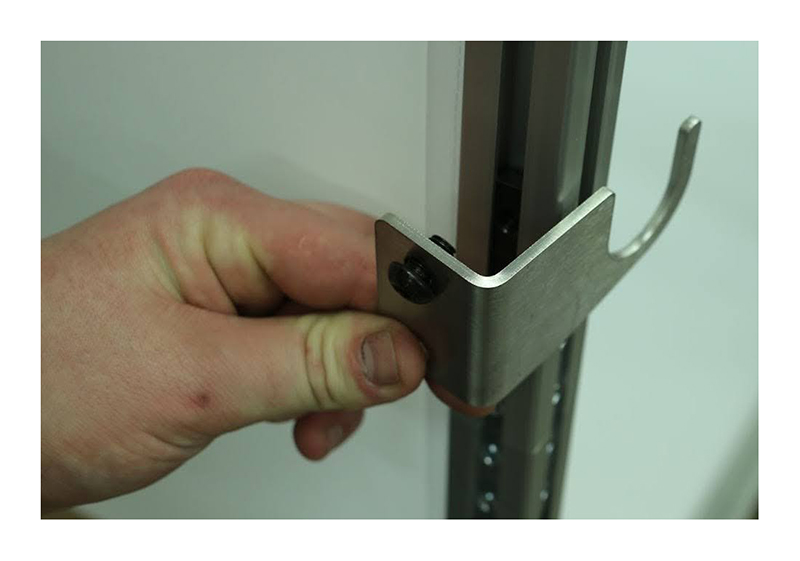

2.2.35. Najděte dva černé držáky pozadí a čtyři šrouby a připevněte je k rámu pomocí předem připravených čtyřhranných matic.

‍

‍

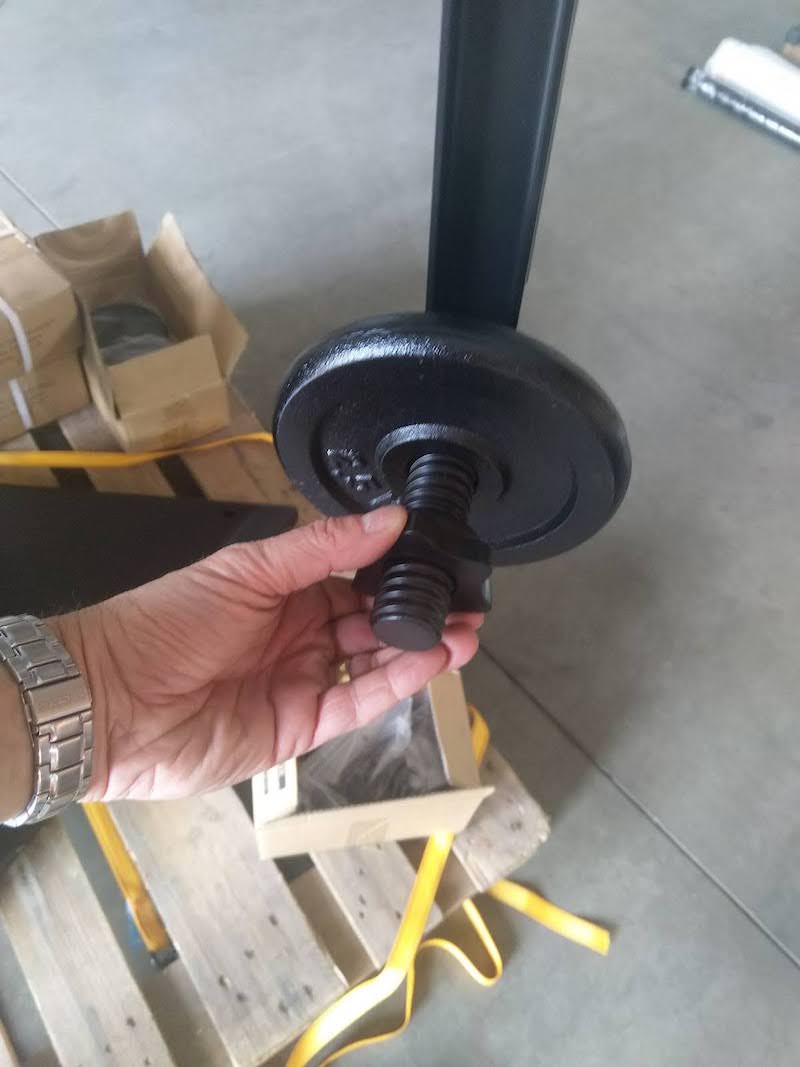

2.2.36. Nakonec namontujte černé pozadí na vidlice a poté přidejte řetěz a závaží.

‍

‍

2.3. Příprava robotického ramene V8 (volitelně)

2.3.1. Pokud je robotické rameno PhotoRobot V8 dodáváno s robotem třídy C, postupujte podle následujícího návodu k montáži. Poznámka: Další technické informace o vlastní instalaci a prvním použití robotického ramene V8 naleznete v instalační příručce robotického ramene V8.

V závislosti na konfiguraci může mít robotické rameno V8 jednu krátkou stopku, jednu dlouhou stopku nebo krátkou i dlouhou stopku.

‍

‍

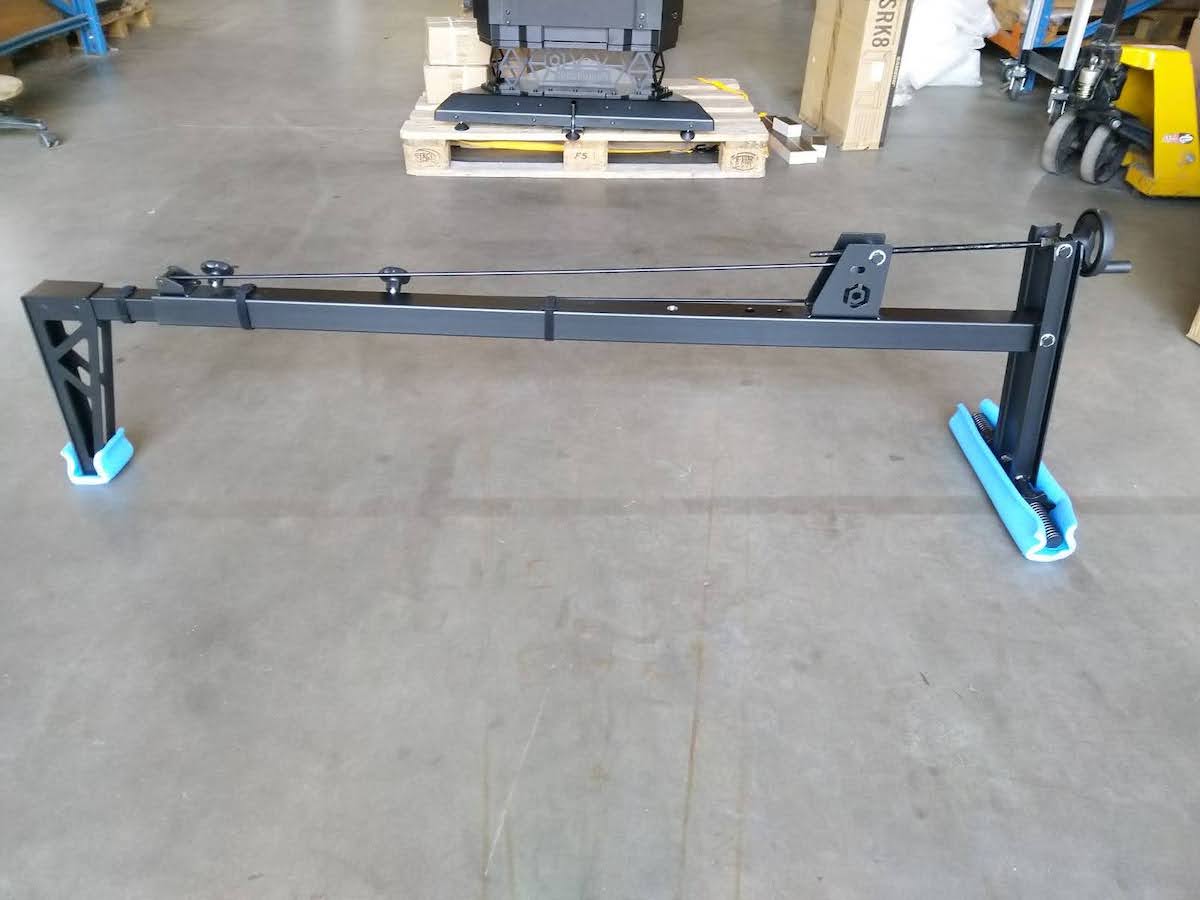

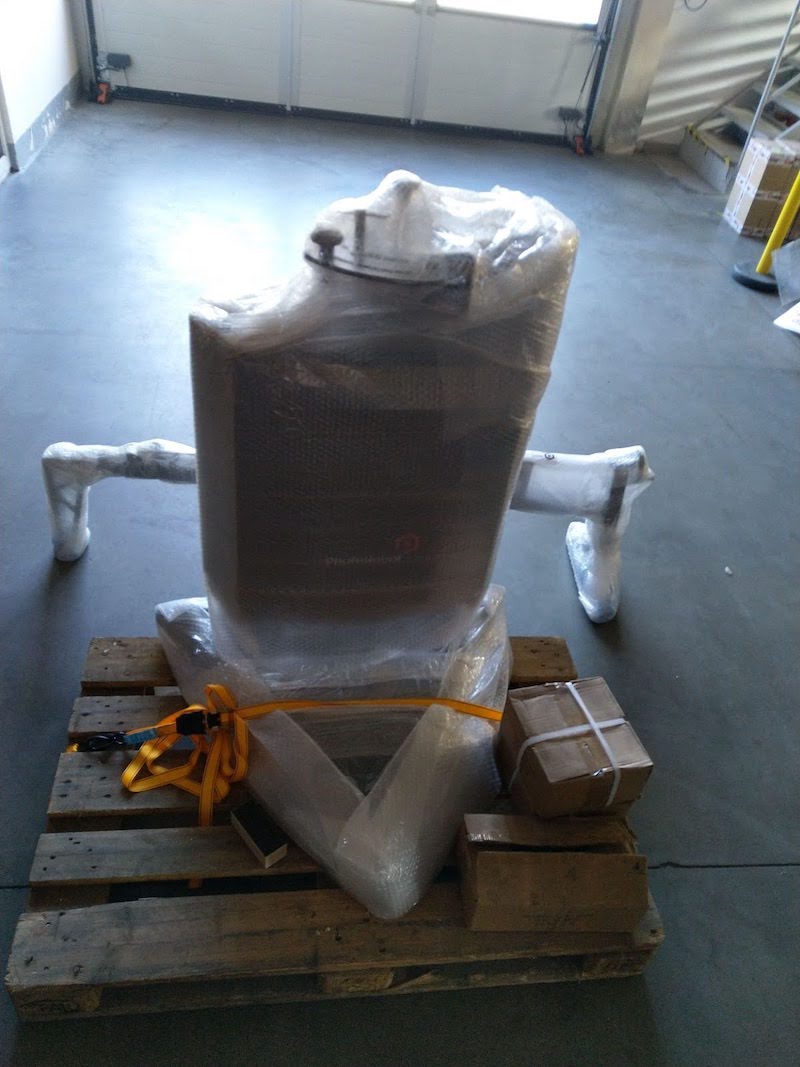

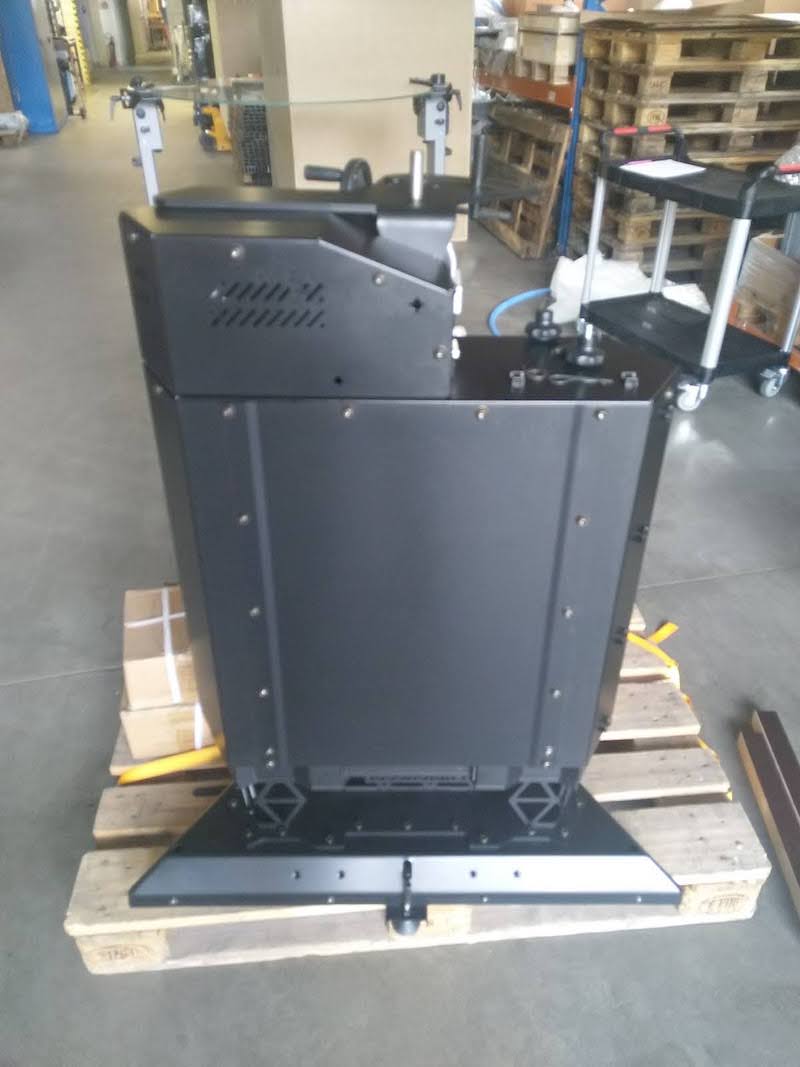

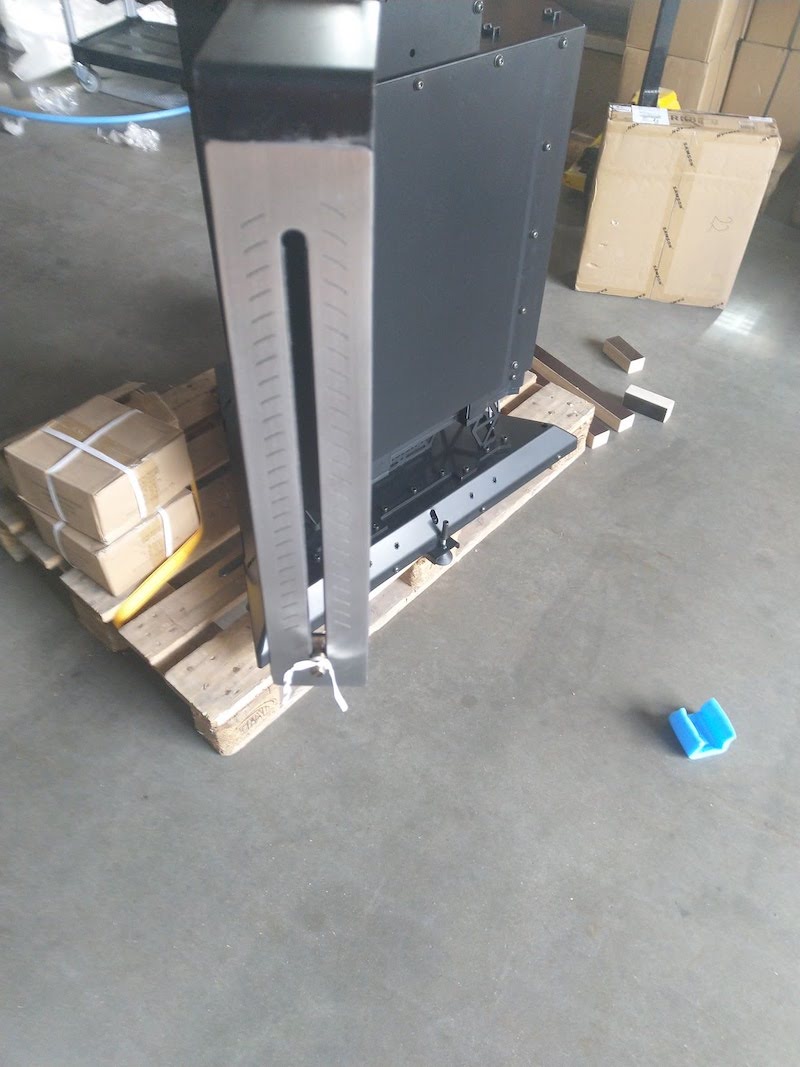

2.3.2. Vyjměte stopku (stopky) a tělo robota z obalu.

‍

‍

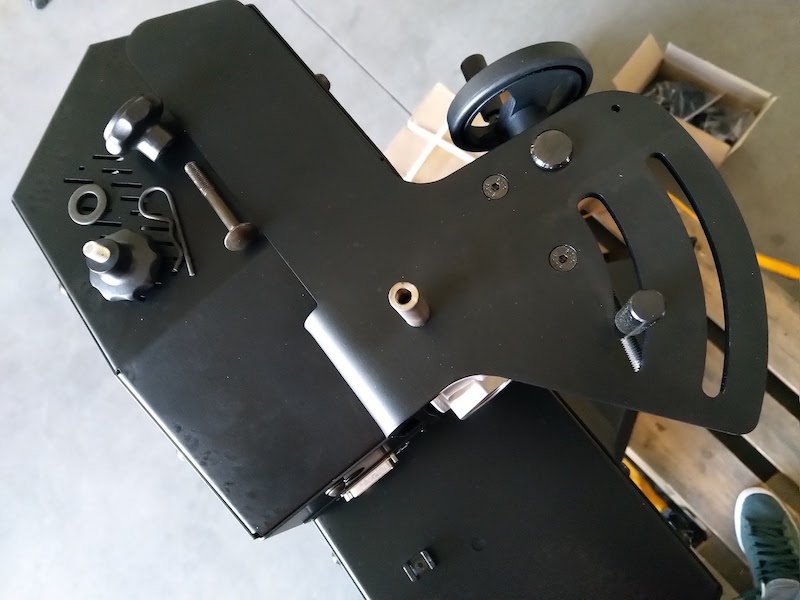

2.3.3. Připravte horní část ramene V8 pro montáž stopky.

‍

‍

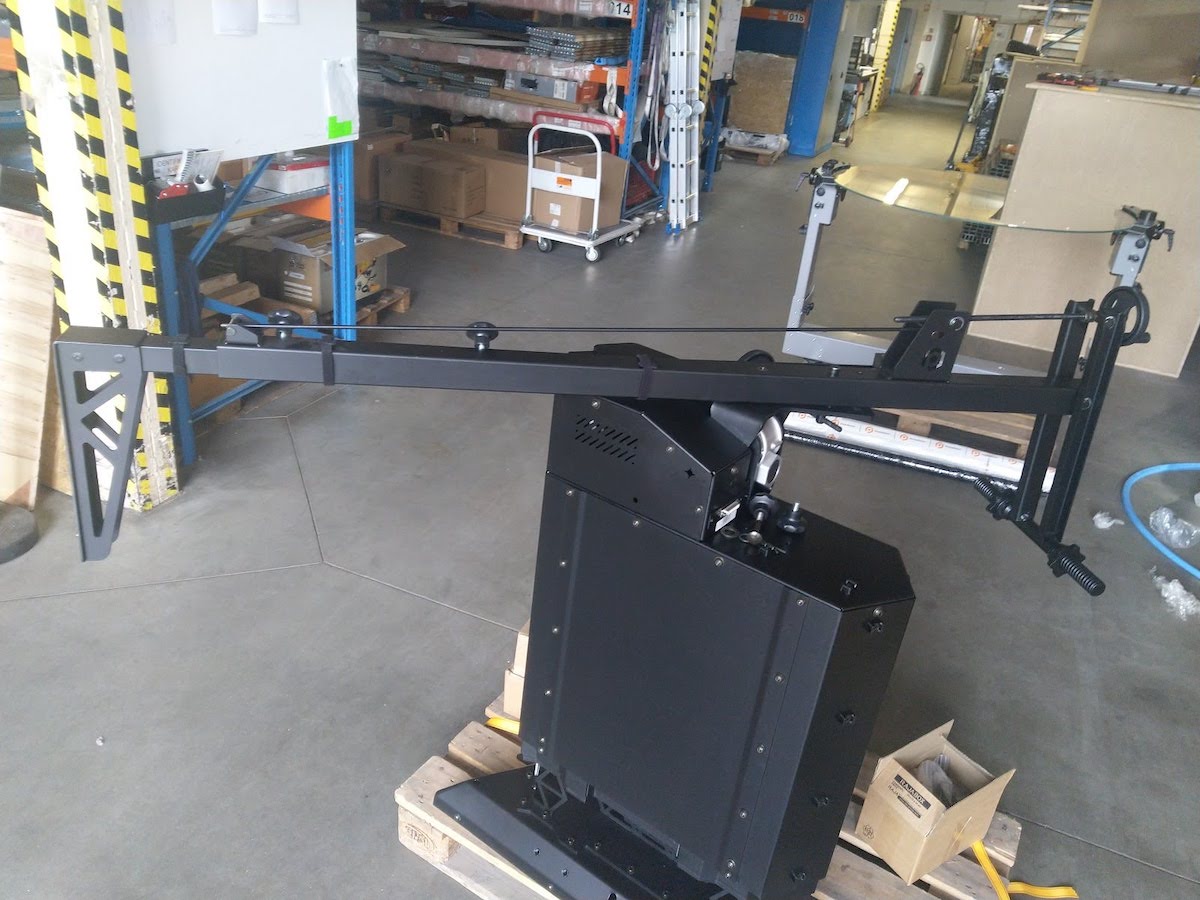

2.3.4. Umístěte dřík na rameno.

‍

‍

2.3.5. Všechny ochranné části bezpečně upevněte na příslušná místa.

‍

‍

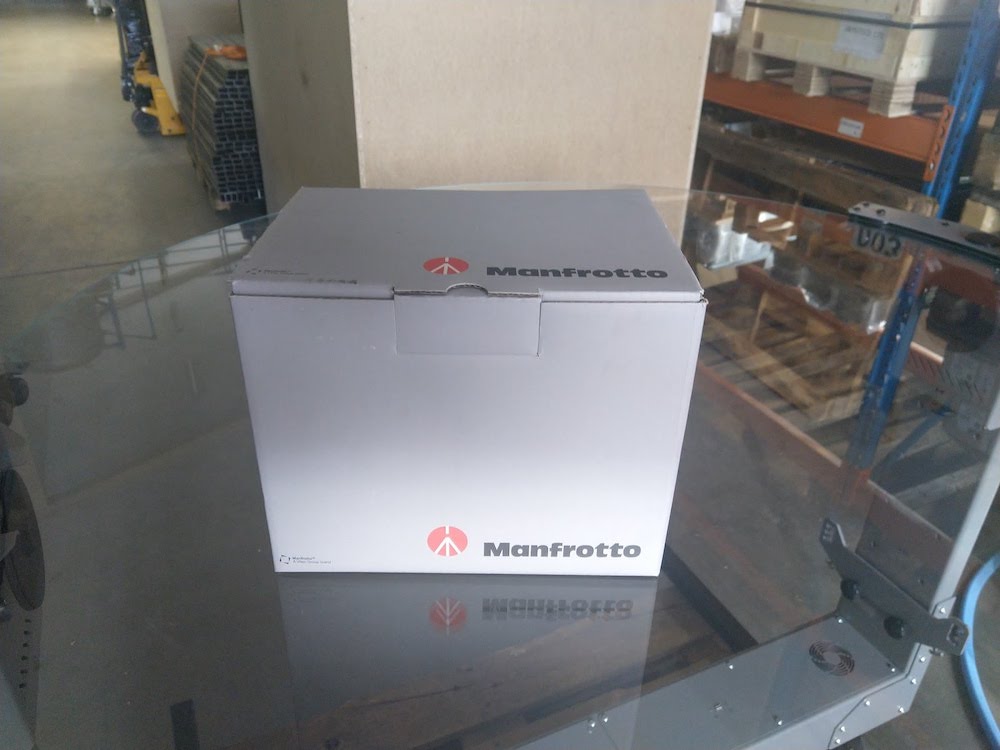

2.3.6. Najděte skříň převodové hlavy Manfrotto a připravte hlavu k montáži.

‍

‍

2.3.7. Odstraňte bílý provázek ze šroubu na konci stopky ramene V8.

‍

‍

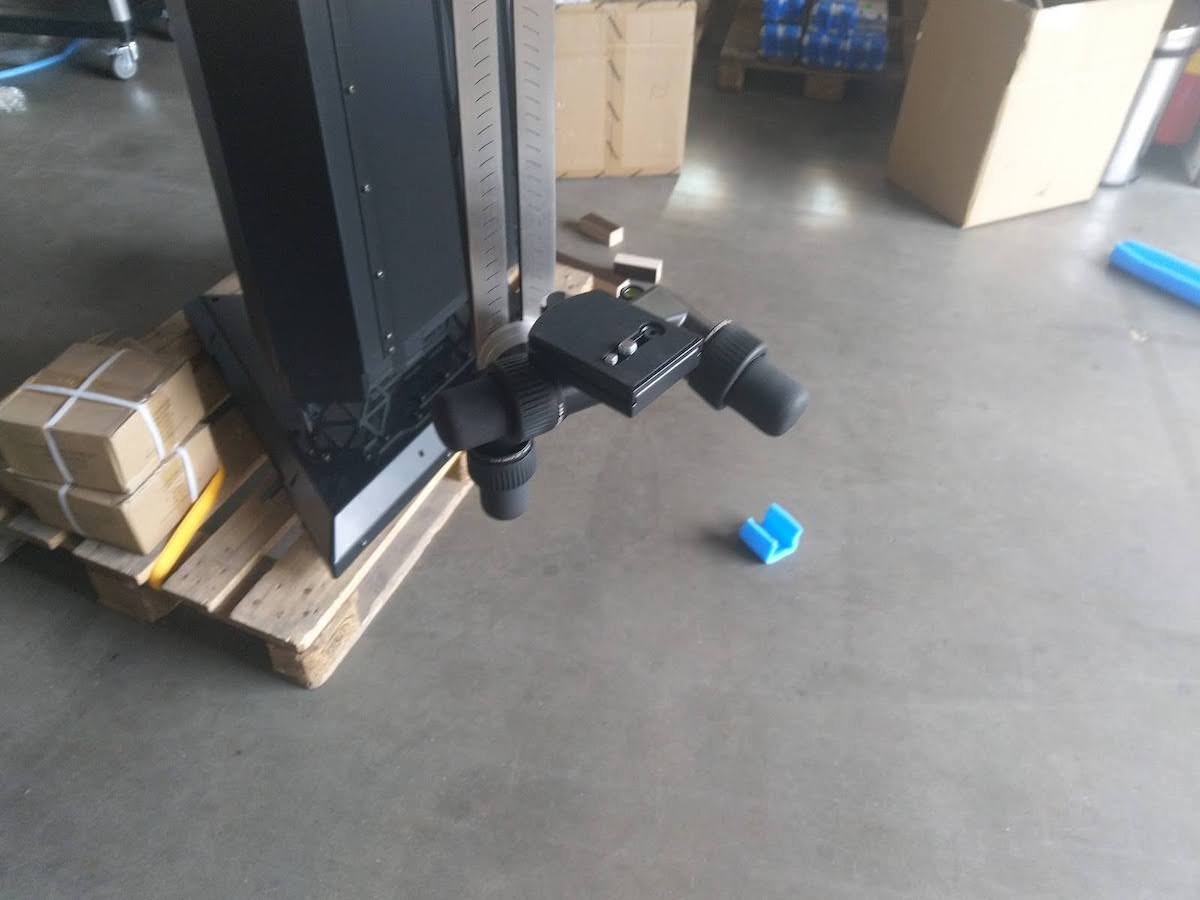

2.3.8 Připevněte hlavu převodovky Manfrotto tak, že ji našroubujete na dřík.

‍

‍

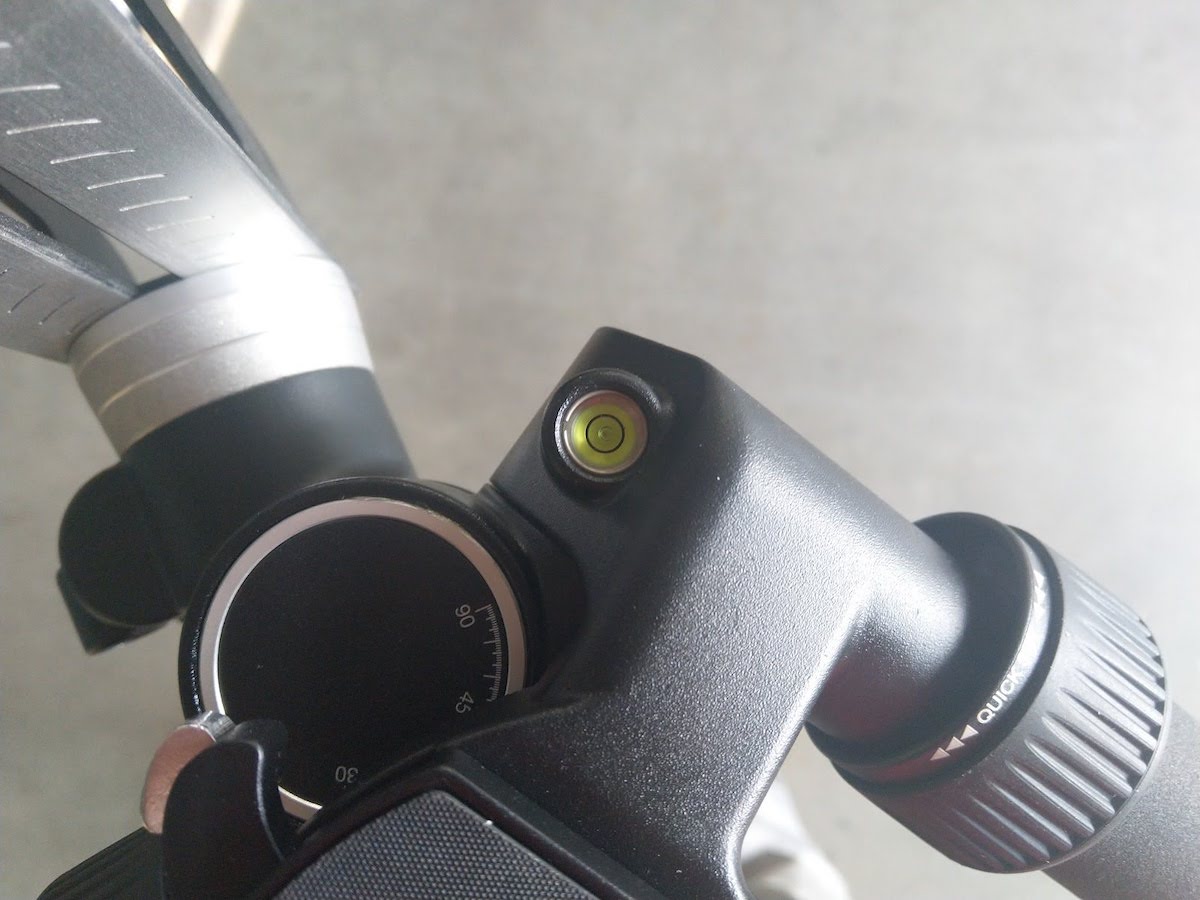

2.3.9. Nastavte hlavu Manfrotto tak, aby byla vyrovnána.

‍

‍

2.3.10. Namontujte kameru na hlavu Manfrotto a na opačnou stranu dříku přidejte několik závaží. Hmotnosti musí odpovídat hmotnosti fotoaparátu.

‍

‍

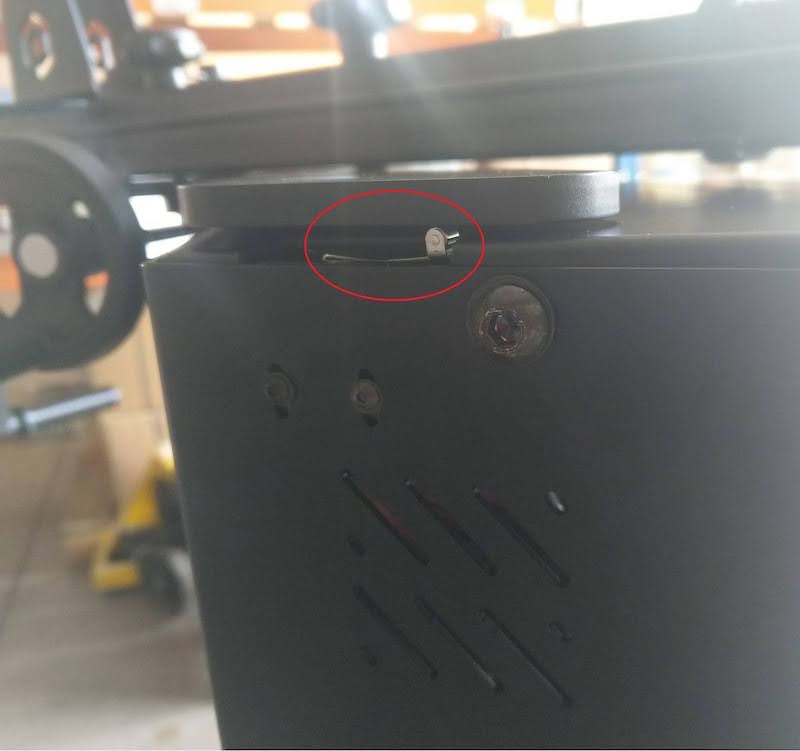

2.3.11. Hmotnost kamery by měla mírně převažovat, aby bylo možné stisknout koncový spínač v poloze nula-stupňů.

‍

‍

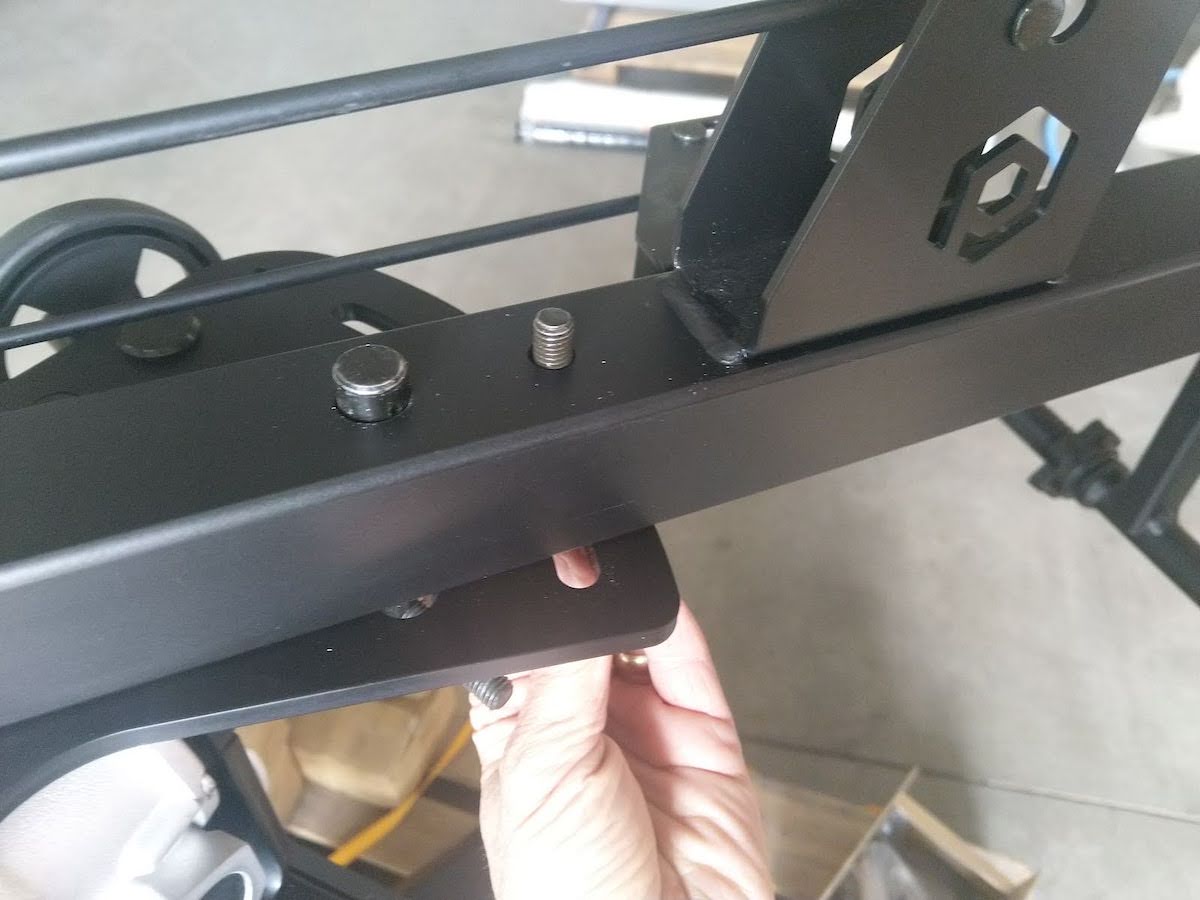

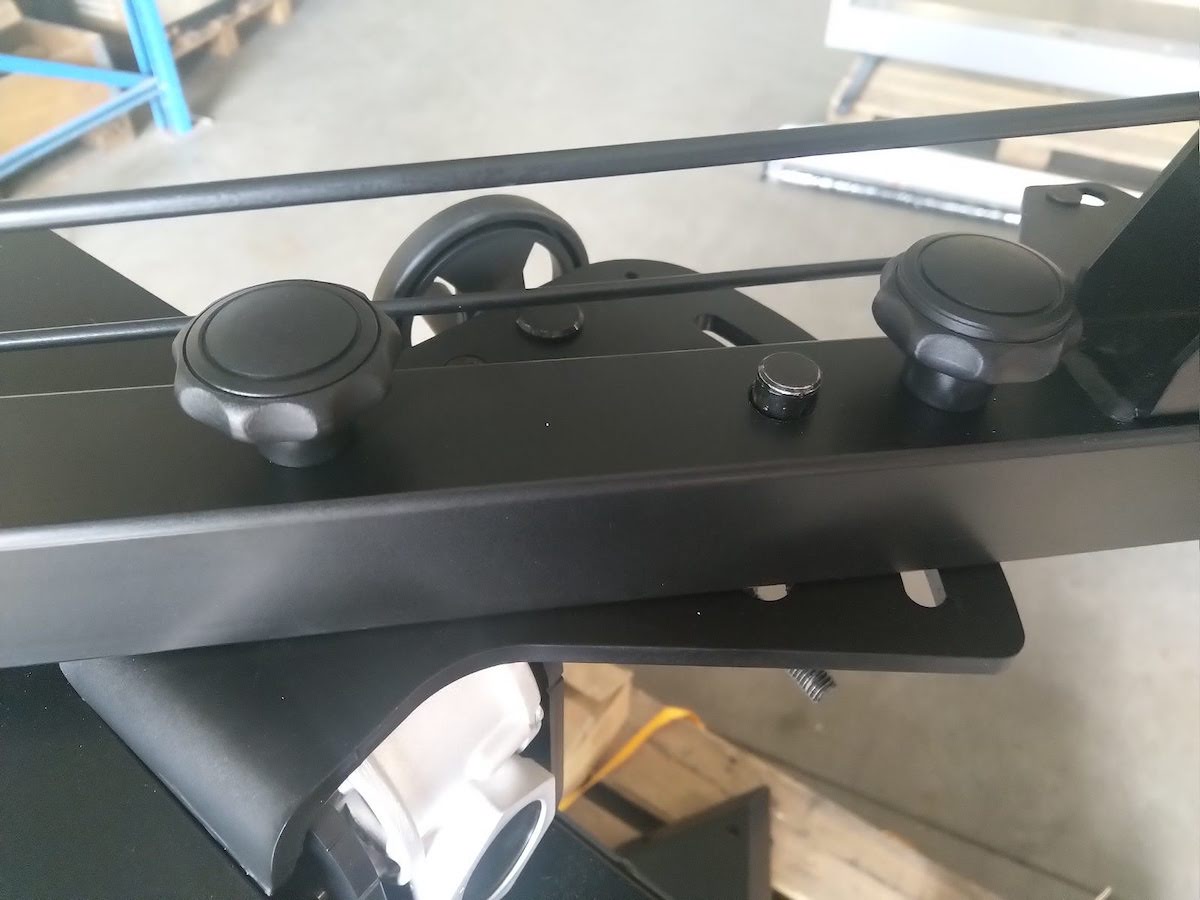

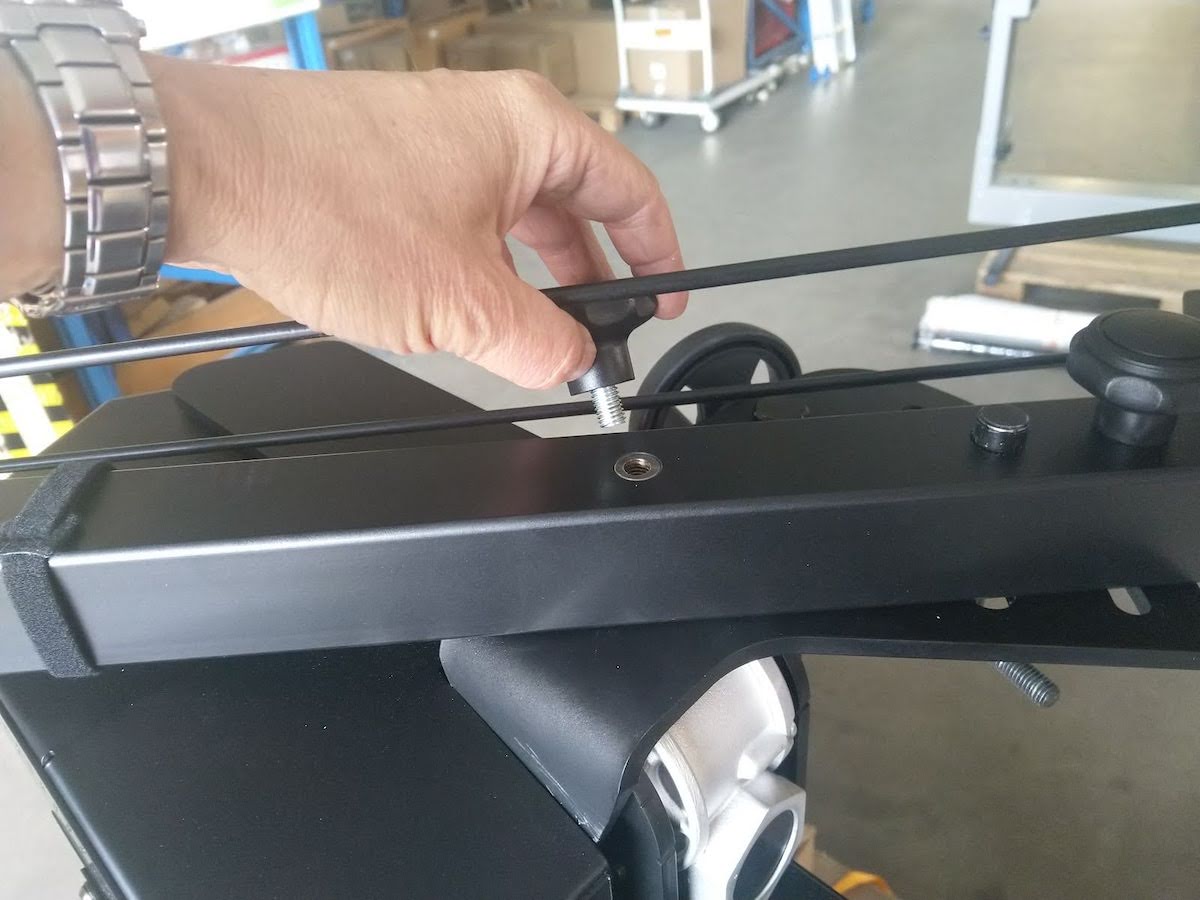

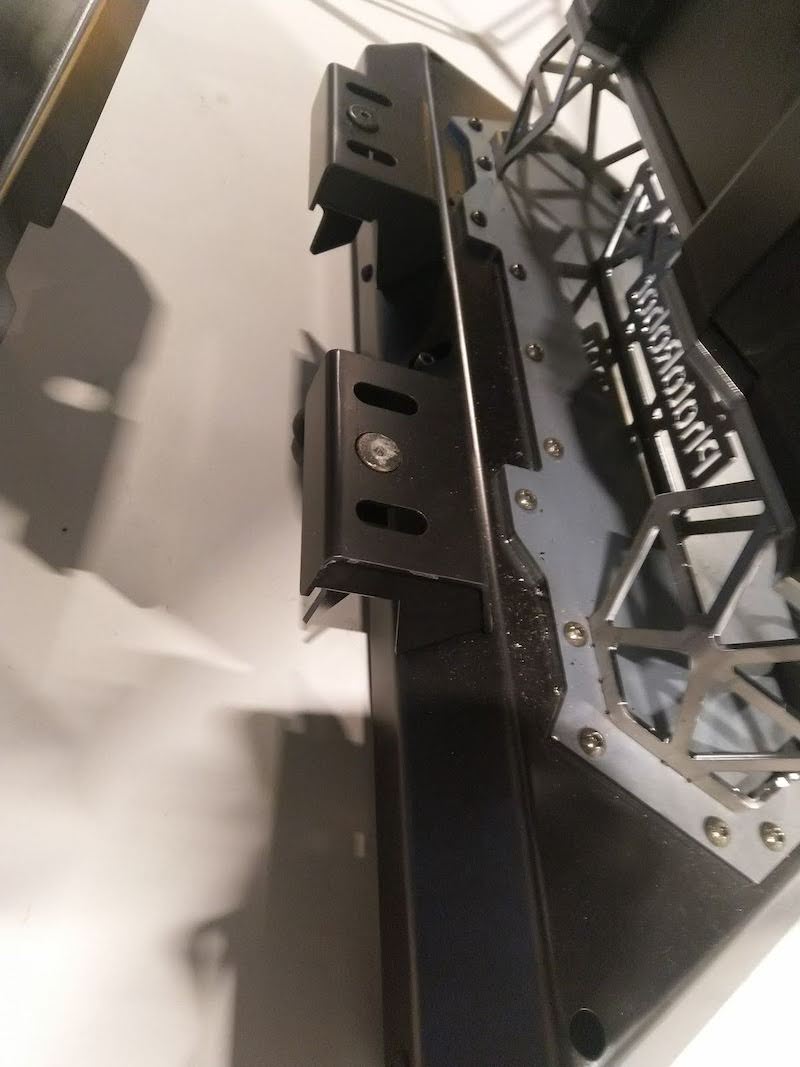

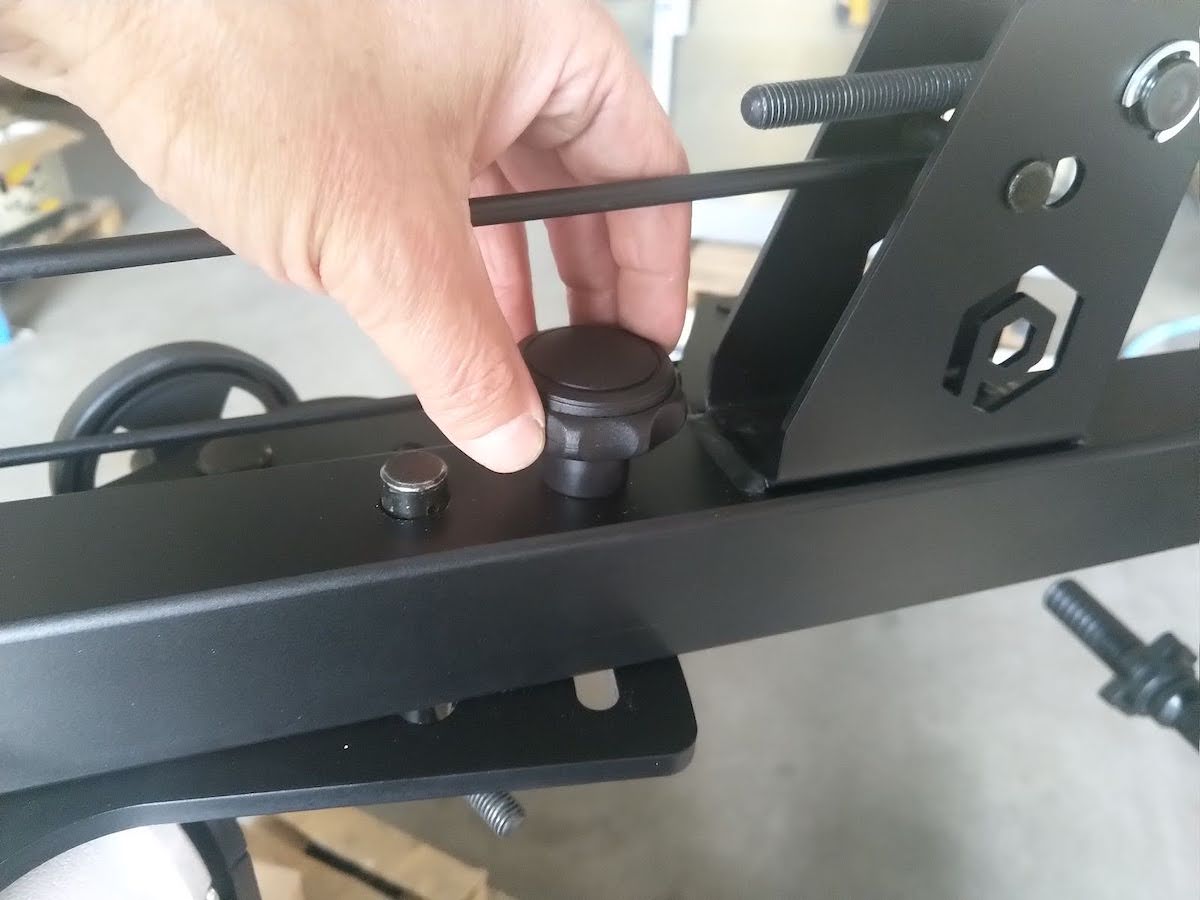

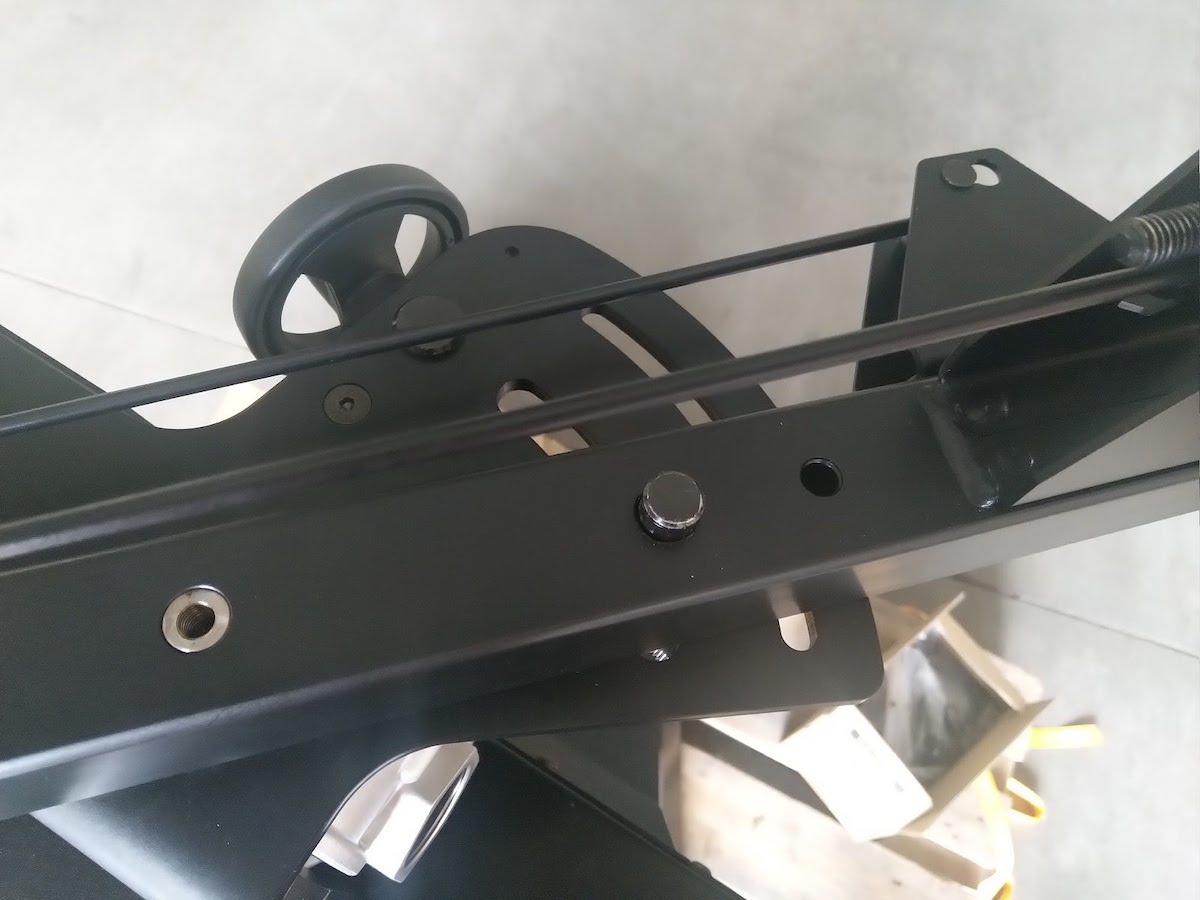

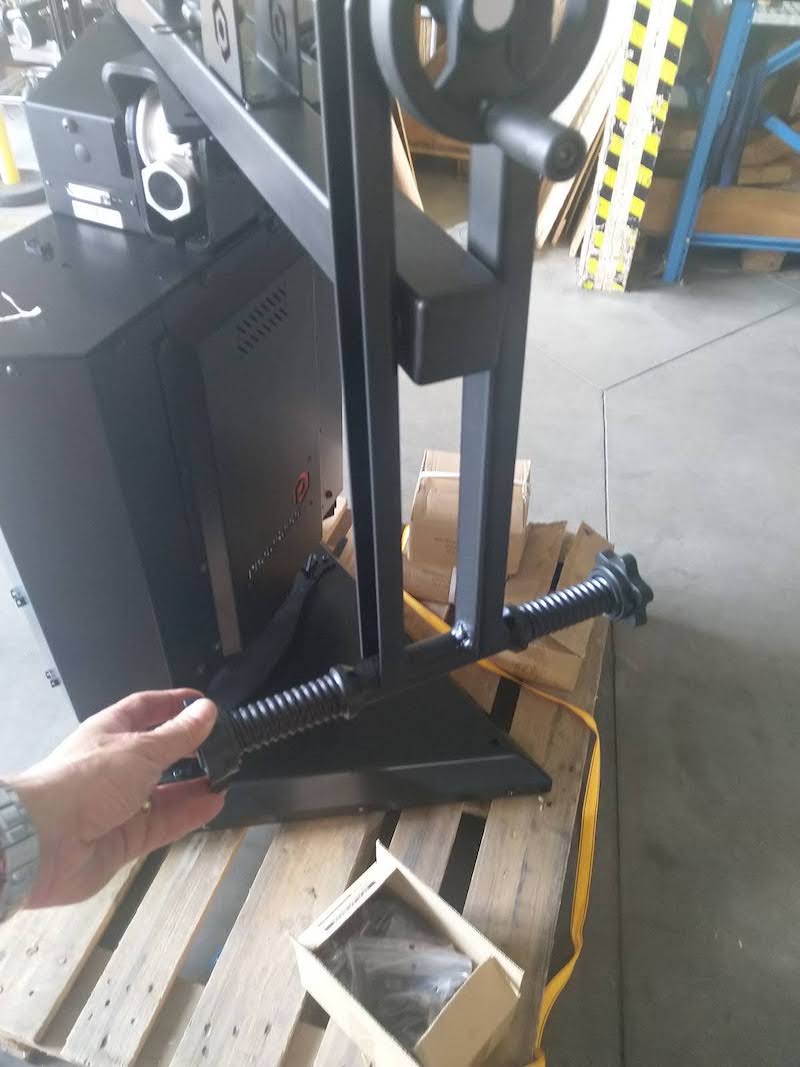

2.3.12. Namontujte dvě části dokovacího mechanismu na rameno V8.

‍

‍

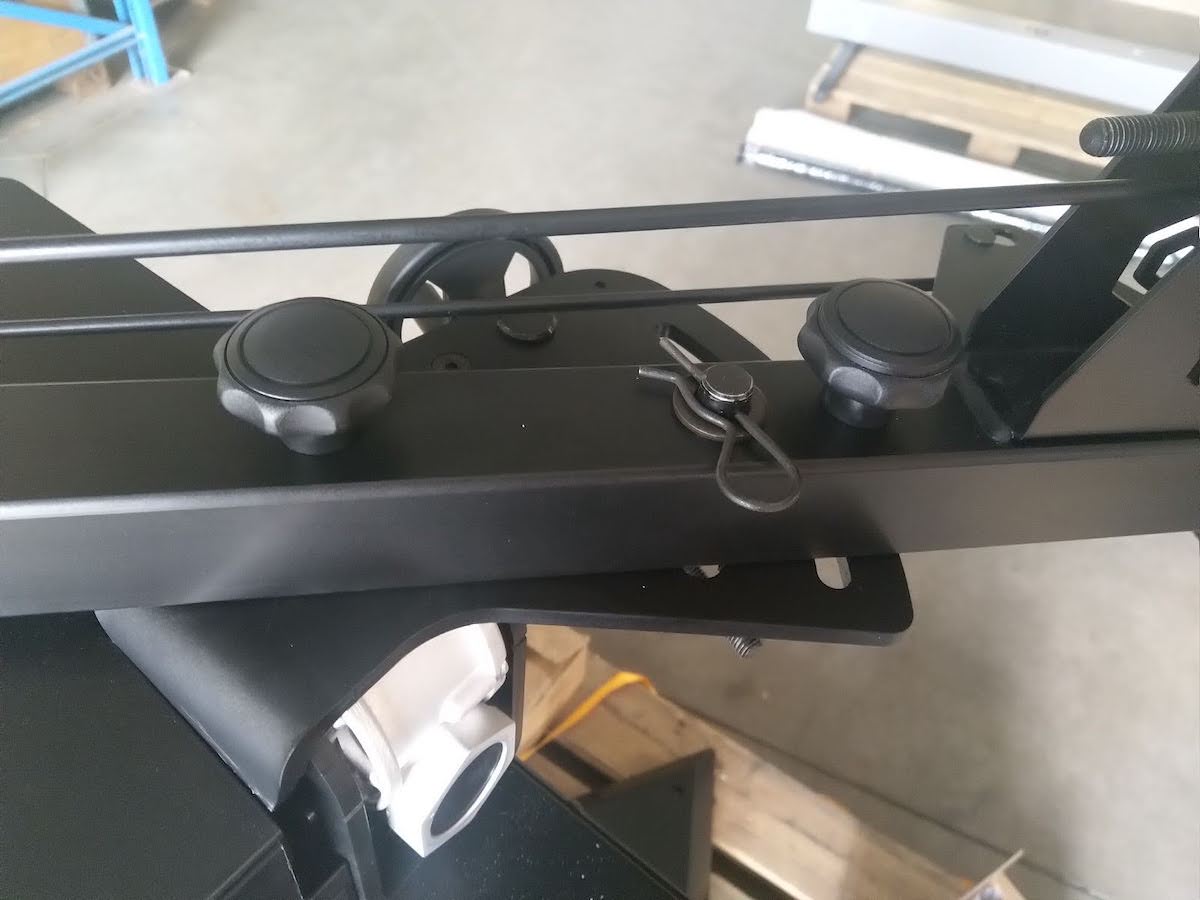

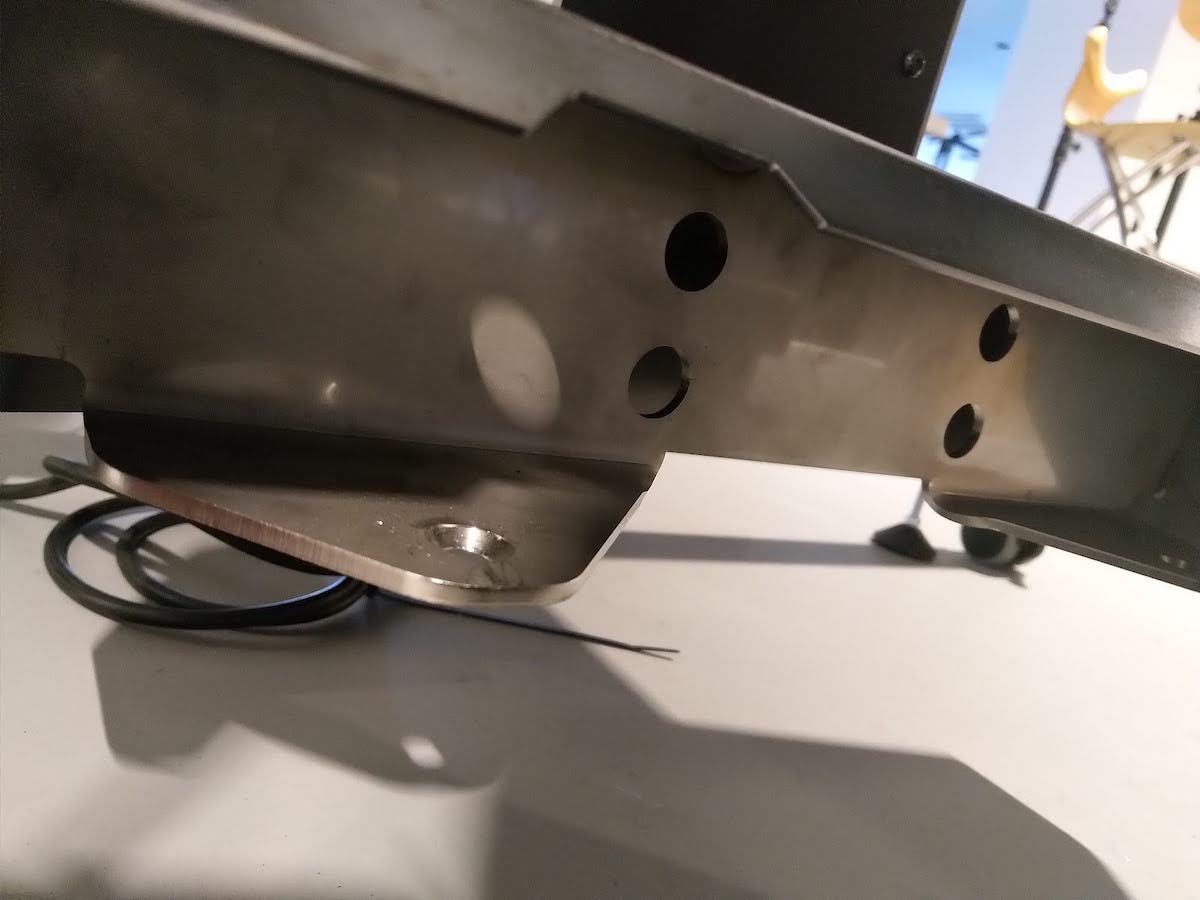

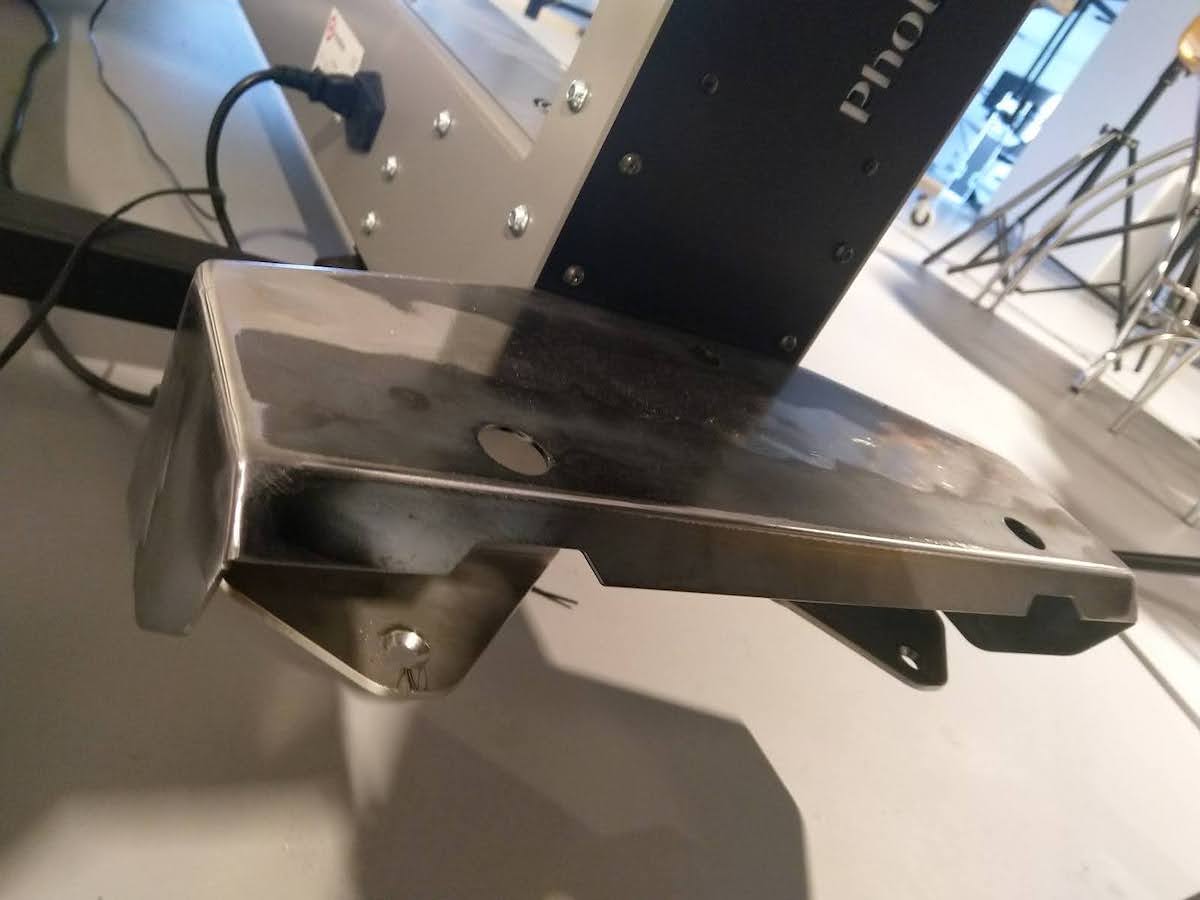

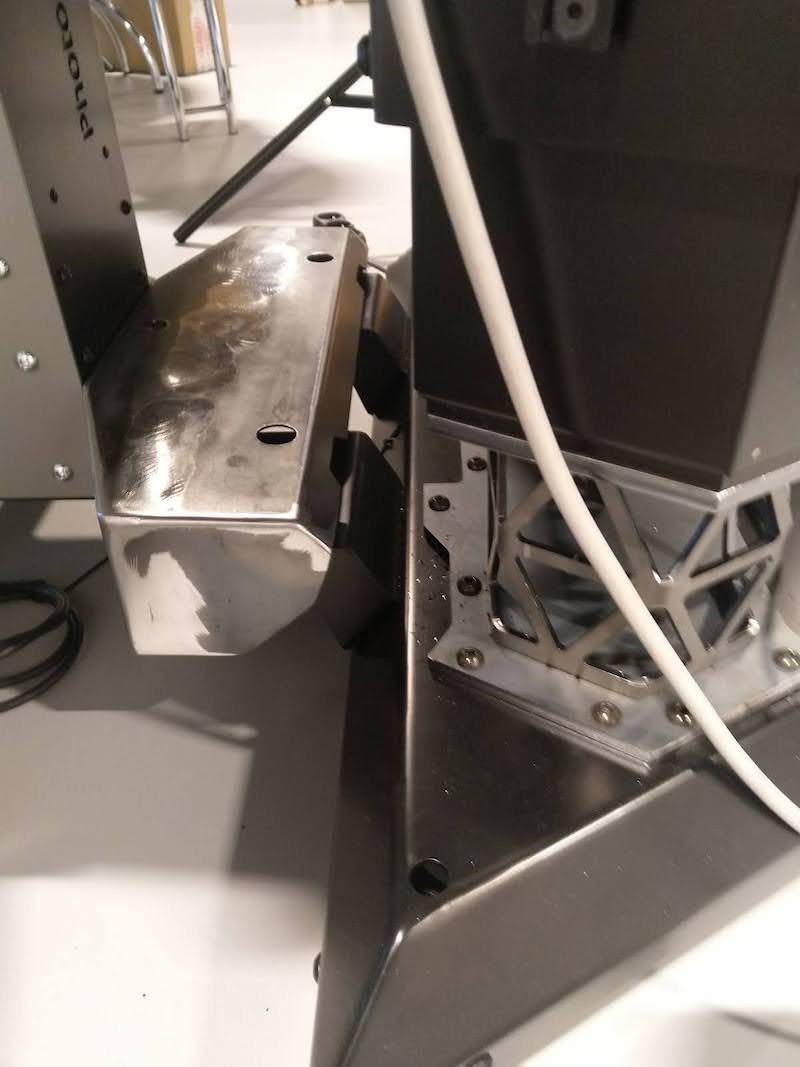

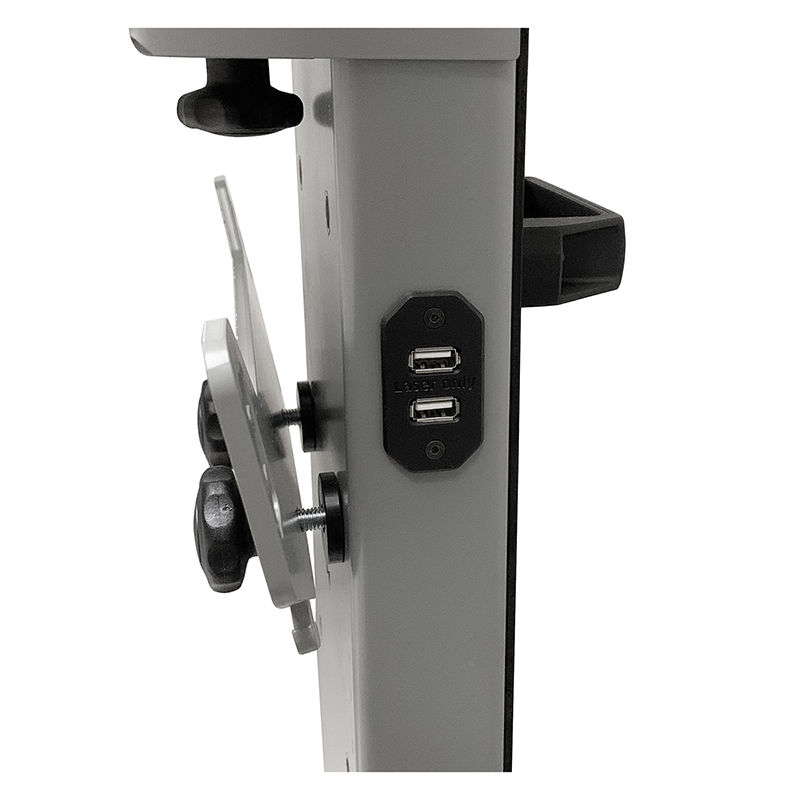

2.3.13. Namontujte dokovací díl na C850 nebo C1300.

‍

‍

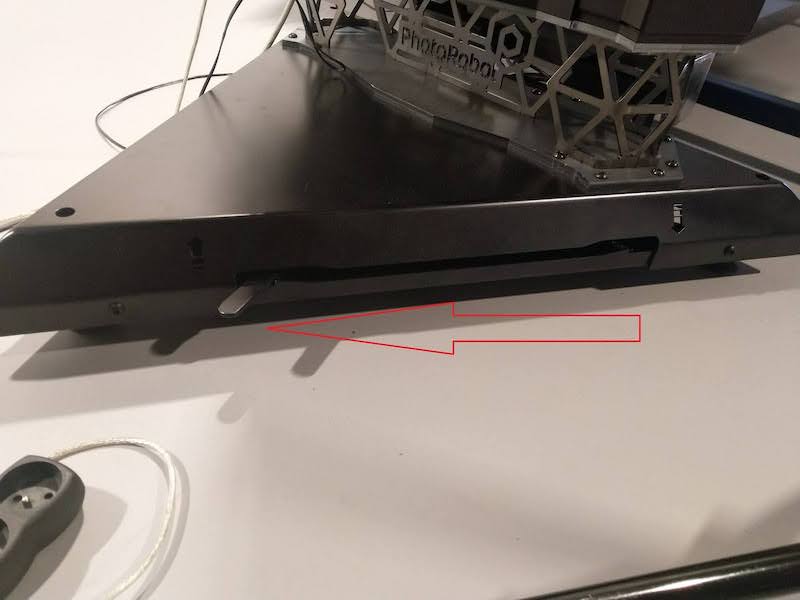

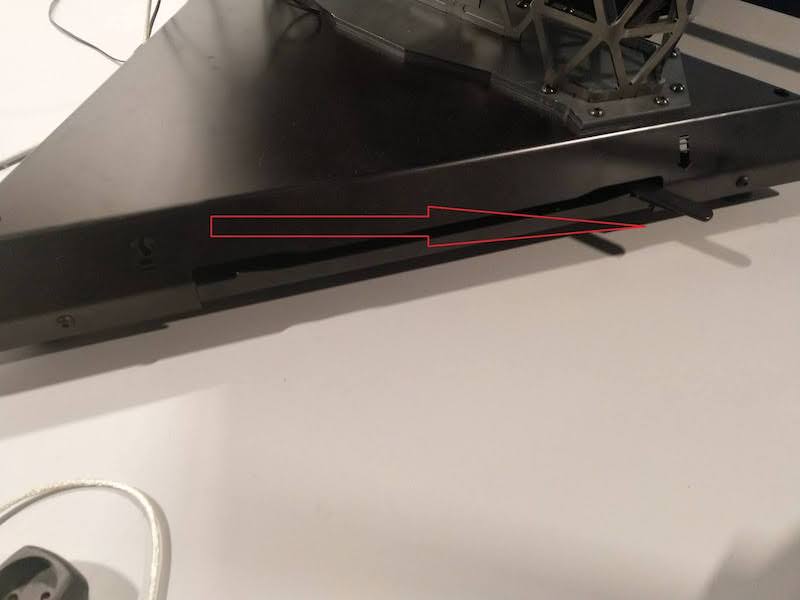

2.3.14. Posuňte páku doleva, aby se rameno V8 zvedlo nahoru a pohnulo se

‍

‍

2.3.15. Ukotvěte rameno V8 k C850 nebo C1300.

‍

‍

2.3.16. Posunutím páčky doprava spustíte rameno V8 a bezpečně ukotvíte zařízení.

‍

‍

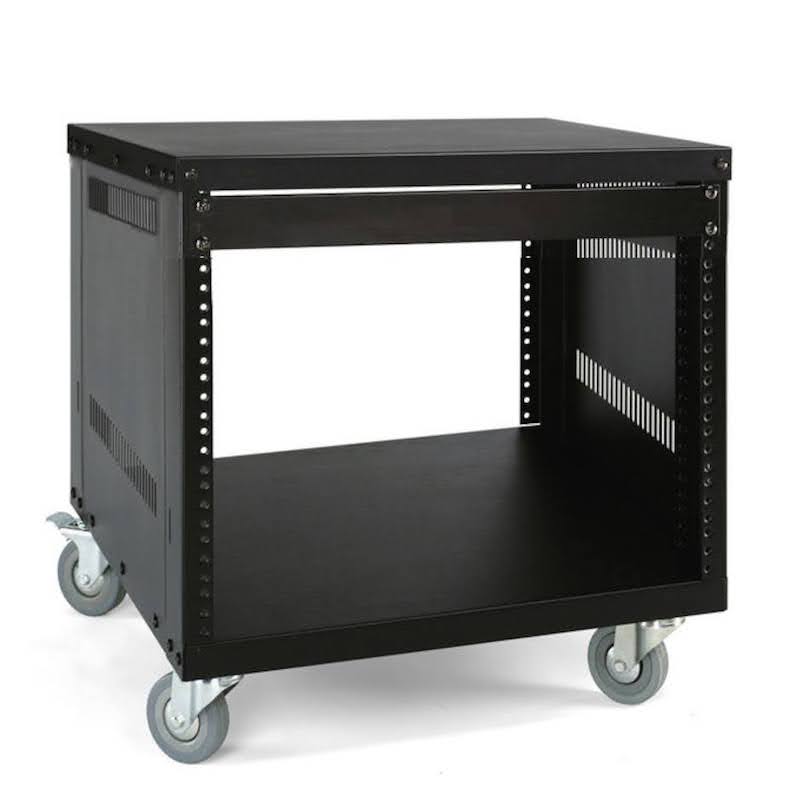

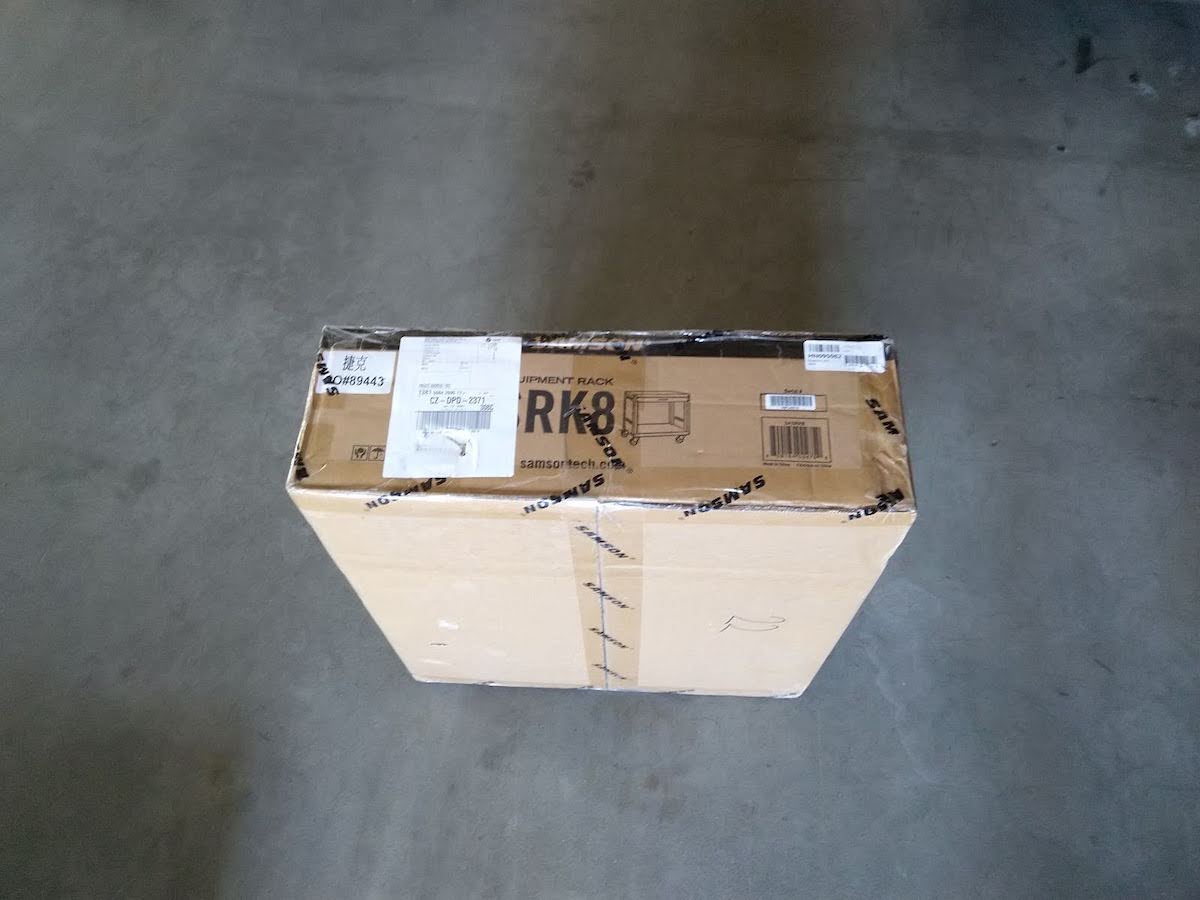

2.3.17. Najděte HD rackovou skříň složenou v krabici s kresleným filmem.

‍

‍

2.3.18. Sestavte skříň HD racku.

‍

‍

2.3.19. Namontujte řídicí jednotku pro Arm V8 a poté namontujte router a napájecí vícenásobnou zásuvku na skříň racku. Dále připojte poslední port (ten s nejvyšším číslem) routeru k internetu. Všechny ostatní porty routeru jsou přemostěny a fungují jako přepínač na místě LAN propojující řídicí jednotku, robota třídy C a počítač. Nakonec připojte odvážný šedý kabel motoru k rameni V8 na jedné straně a řídicí jednotce namontované v racku na druhé straně.

‍

‍

2.4. Montáž instalace teleskopické tyče (volitelně)

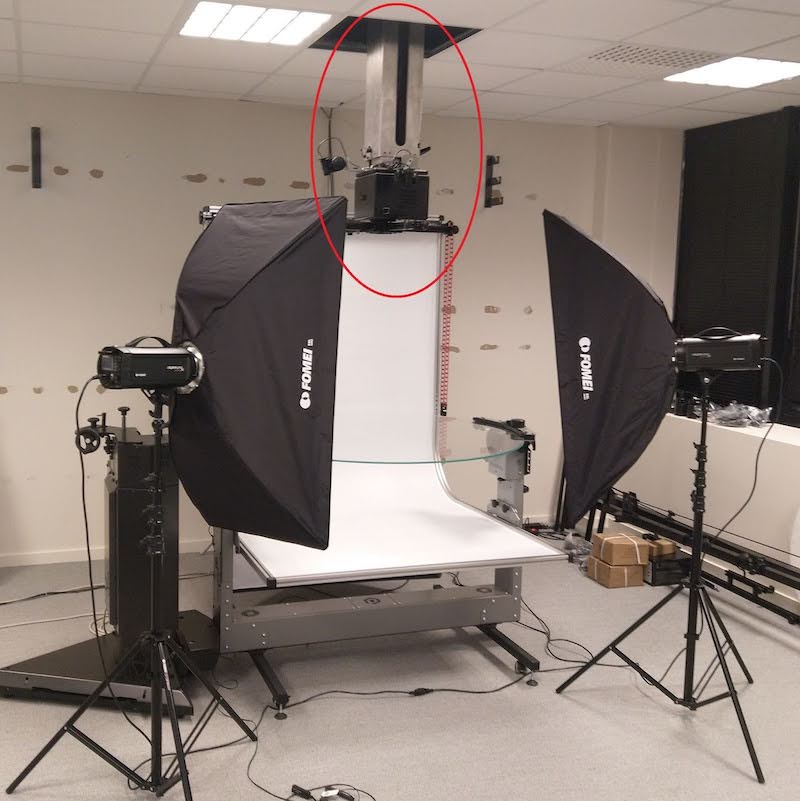

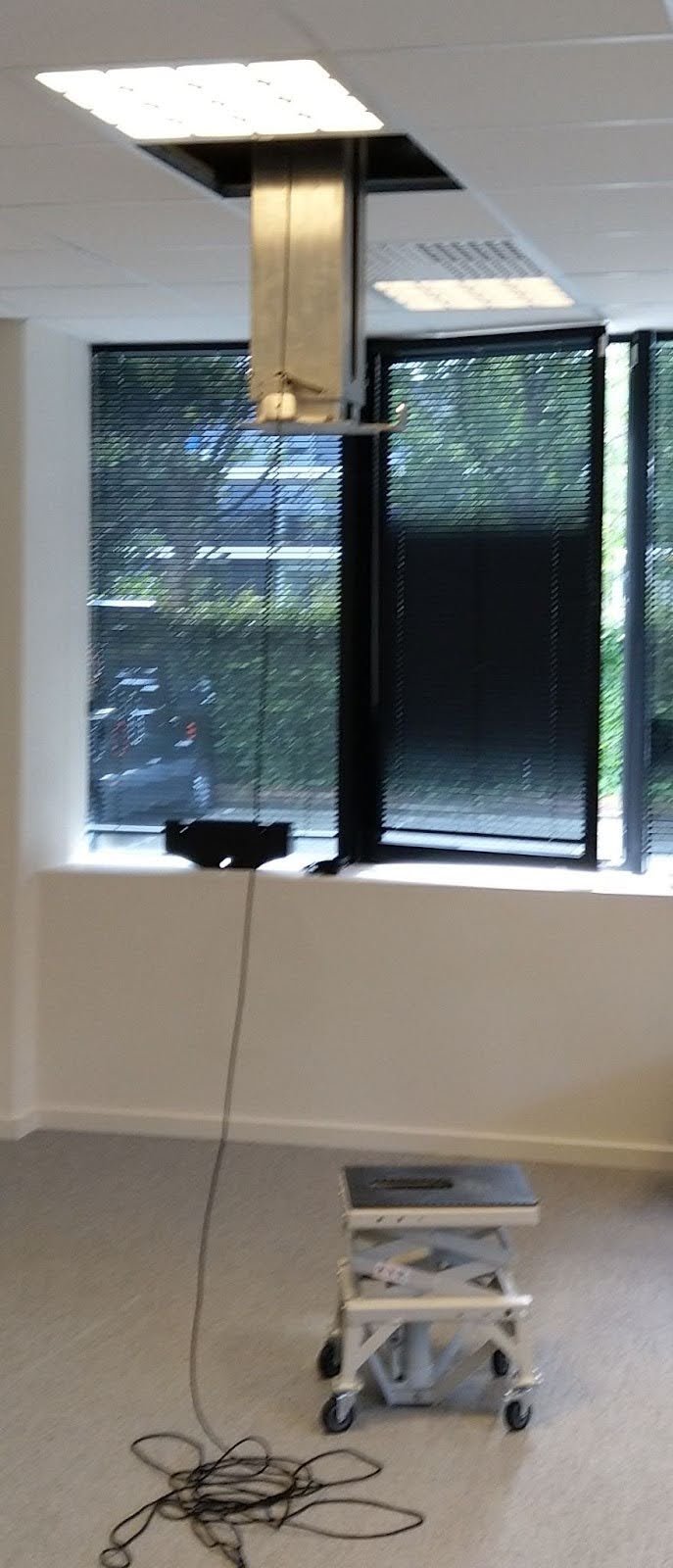

2.4.1. Některé konfigurace budou také obsahovat teleskopickou tyč pro montáž volitelného zařízení PhotoRobot Cube na strop nad modulem třídy C. V těchto případech je teleskopická tyč instalována do stropu, aby držela kostku nad robotem třídy C. To umožňuje zavěsit předměty (nebo části předmětů) nad otočný stůl pomocí kostky s nylonovými provázky k inscenování a otáčení položek pro 360° fotografii. Kostka je zároveň schopna synchronizovat otáčení zavěšených předmětů s otáčením točny, pohybem ostatních robotů, studiovými světly a snímáním kamery.

‍

‍

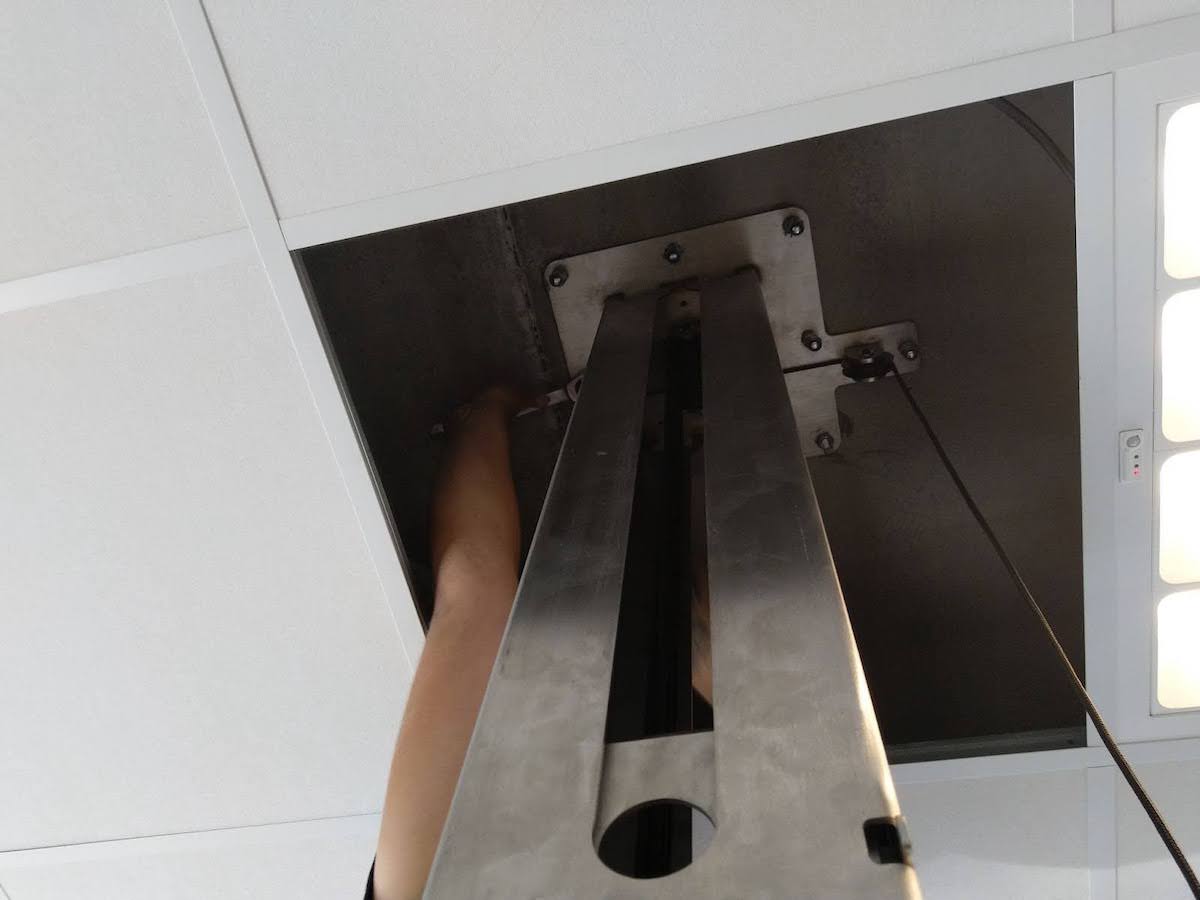

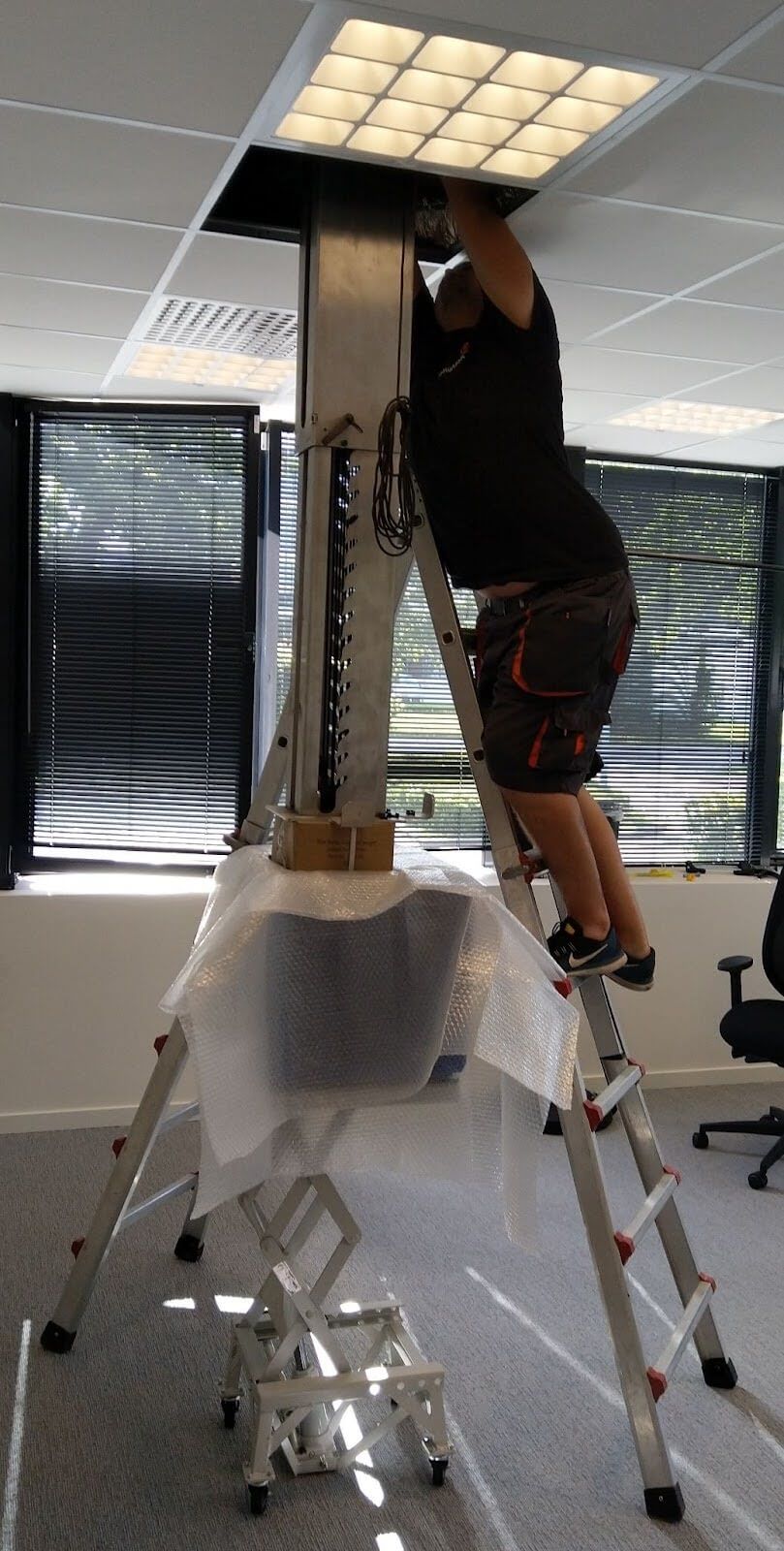

2.4.2. Teleskopická tyč vyžaduje betonový strop a připevňuje se ke stropu pomocí 8 kusů závitových tyčí. Do stropu je nutné vyvrtat 8 otvorů a při vrtání přesně dodržet rozestupy mezi otvory. Předem si připravte chemickou kotevní hmotu, pomocí které vyplníte otvory a do ní nasadíte závitovou tyč. Tento postup opakujte pro všech 8 kusů.

‍

‍

2.5. Připojení kamery

2.5.1. Pro připojení kamery k počítači je nutné použít kompatibilní USB kabel. Všimněte si, že typ konektoru se liší v závislosti na modelu fotoaparátu. Doporučuje se také použít aktivní USB prodlužovací kabel, pokud je délka kabelu delší než 3 metry.

‍

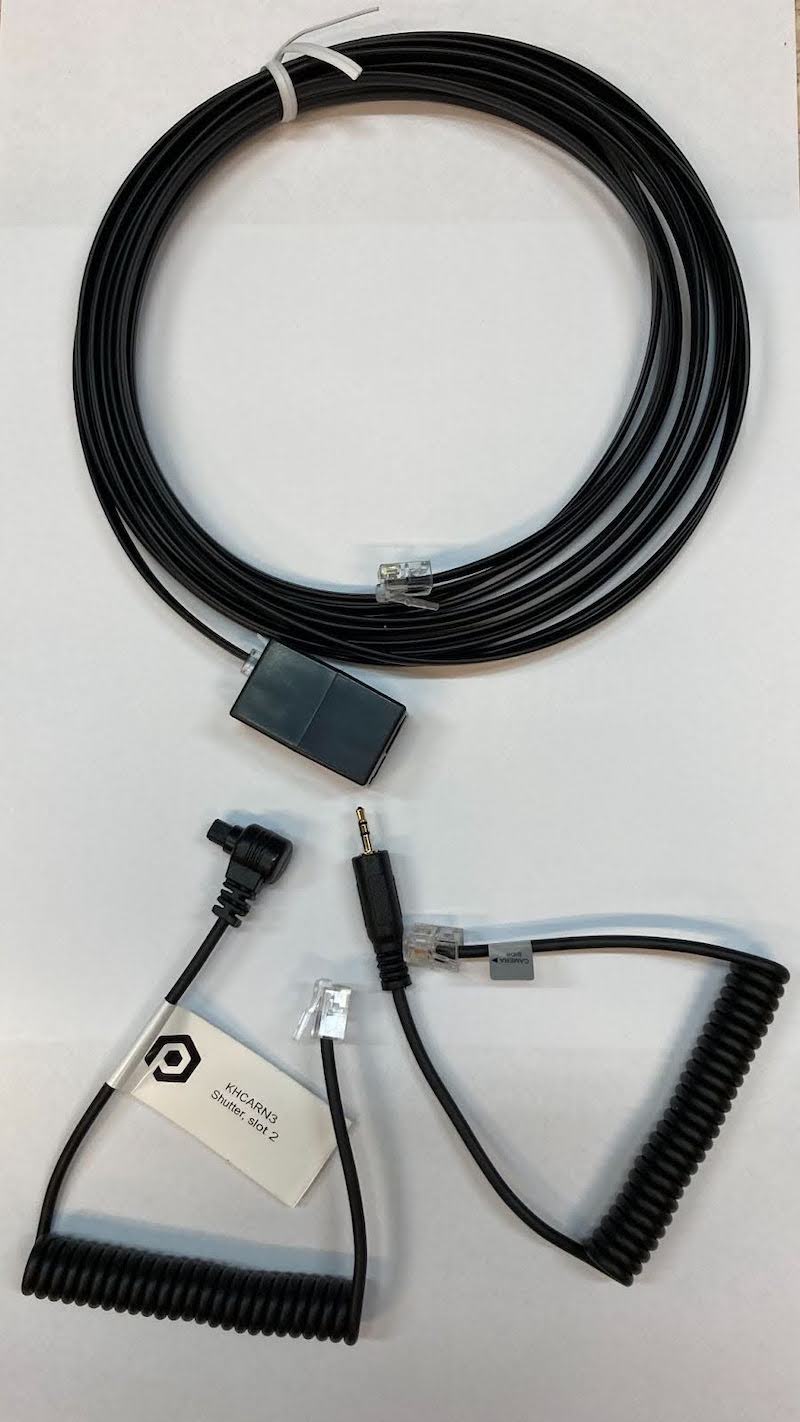

2.5.2. Pokud se připravujete na použití režimu rychlého odstřeďování, připojte kabel závěrky (dodávaný volitelně s robotem) ke kameře na jedné straně a k výstupnímu portu robota třídy C na druhé straně.

‍

‍

3. První použití PhotoRobot

Před prvním použitím PhotoRobot je důležité si uvědomit, že PhotoRobot je modulární jednotka skládající se z hardwarových i softwarových komponent. PhotoRobot navíc představuje systém typu vše v jednom, který automatizuje každou fázi výrobních pracovních postupů. To znamená, že je nutné, aby PhotoRobot sám měl připojení k síti i k počítači v této síti. Z tohoto důvodu musí mít síť pro přístup ke službám PhotoRobot připojení k internetu.

Základní provozní požadavky na PhotoRobot jsou pak následující.

• Systém PhotoRobot se musí připojit k místní síti.
• Musí být k dispozici počítač pro spuštění grafického uživatelského rozhraní služby nebo software operátora (PhotoRobot _Controls App).
• Počítač se musí připojit ke stejné síti jako systém PhotoRobot.
• V síti musí být připojení k internetu.

‍

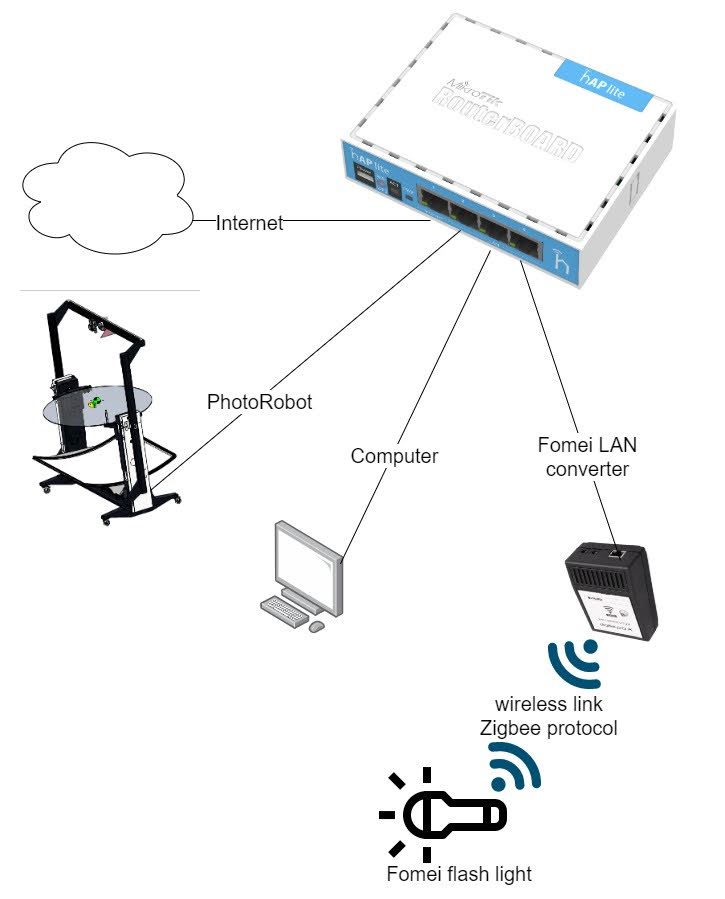

3.1. Schéma zapojení zábleskových světel Fomei

Níže je zobrazeno schéma připojení zábleskových světel Fomei. Poznámka: Typ routeru se může lišit, pokud je skříň racku dodávána s řešením PhotoRobot.

‍

‍

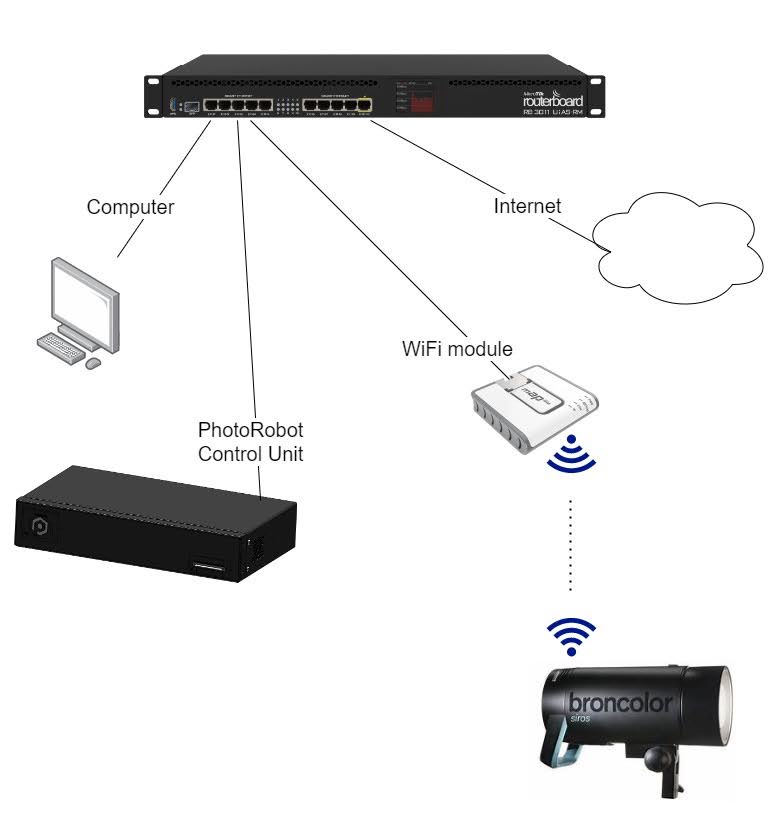

3.2. Schéma připojení zábleskového světla Broncolor

Na schéma připojení svítilen Broncolor použijte následující mapu, mějte na paměti, že typ routeru se může lišit.

‍

‍

3.3. Připojení zařízení PhotoRobot

Pro správnou funkčnost zařízení PhotoRobot do sítě nejprve zkontrolujte parametry elektrické distribuční soustavy (např. napětí a frekvenci).

Dále pokračujte následujícími kroky k přípravě zařízení PhotoRobot.

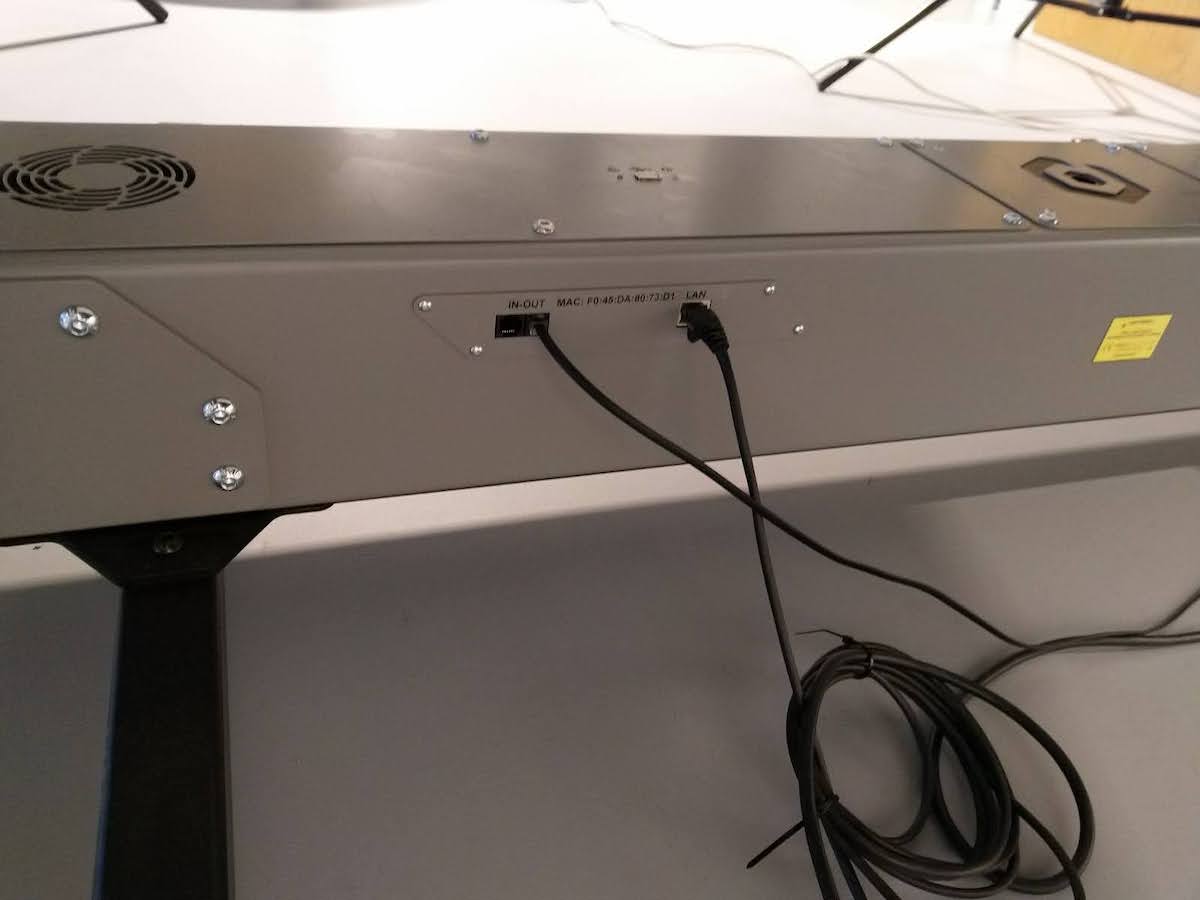

• Připojte řídicí jednotku pomocí ethernetového kabelu k dodanému routeru. Poznámka: Konektor RJ45 se nachází na zadní straně řídicí jednotky.
• Připojte počítač pomocí ethernetového kabelu k dodanému routeru.
• Připojte router k internetu (port číslo 1).

Abyste se mohli připojit k síti, mějte na paměti také následující základní síťové požadavky.

• V síti je vyžadován DHCP server.
• Komunikace přes TCP porty 80, 7777, 7778 musí být povolena.
• Je vyžadováno připojení k internetu.
• V případě potřeby se podívejte na PhotoRobot Podrobné požadavky na vytváření sítí pro více informací.
• Zapojte zástrčku do zásuvky.
• Stiskněte hlavní vypínač na řídicí jednotce. (Když se změní stav z blikajícího světla na nepřetržité světlo, je připraven k provozu.)

‍

3.4. Zjištění IP adresy PhotoRobot přes LAN

Pro vyhledávání zařízení PhotoRobot v síti jsou k dispozici následující podpůrné aplikace.

• Windows - frfind pro Windows
• Mac OS X - frfind pro MacOS
• Android - PhotoRobot Locator ve službě Google Play
• iPhone, iPad - PhotoRobot Locator pro iTunes

‍

3.5. Základní testování PhotoRobot

3.5.1. Na počítači otevřete webový prohlížeč a zadejte IP adresu PhotoRobot ve formátu URL. To bude vypadat například takto: https://11.22.33.44. (Všimněte si však, že tato adresa je pouze příklad; použijte IP adresu, kterou jste našli ve výše uvedené části.)

‍

3.5.2. Pokud bude úspěšný, bude k dispozici základní uživatelské rozhraní podobné obrázku níže.

‍

‍

3.5.3. Zapněte motory (šipka 1) a pokuste se ovládat jakoukoli pohyblivou část robotické sekačky (šipka 2). Pokud se pohyby robota řídí vašimi pokyny, je vaše zařízení PhotoRobot připraveno k běžnému používání.
